3.4.4.2：SPI&MWEEPROM
1：介绍

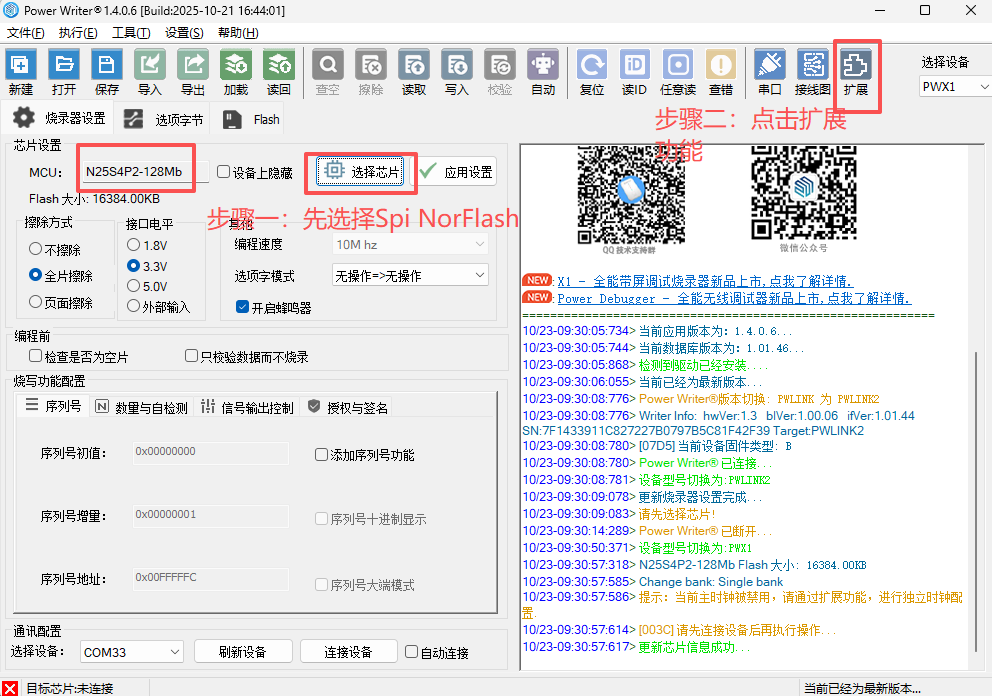

PowerWriter® 对厂家特定功能的支持，均使用插件模式，可以支持任意厂家要求的特定的功能，进入方法和其他品牌的支持方法一致，在选择好芯片之后，如在工具栏的最右侧出现一个插件支持图标，则当前所选的芯片有插件支持功能，如下所示：SPI&MWEEPROM
在选择完 SPI & MicroWire EEPROM系列的芯片之后，在工具
栏右侧出现一个扩展功能按钮，定义为厂商特定插件功能，通过点击此按钮进入到SPI & MicroWire EEPROM的配置页面，如下图所示：
2：设置
2.1编程时钟
编程时钟决定了设备与 EEPROM 之间通信的时钟频率。选择合适的频率可以确保编程的稳定性和速度。
可选频率：
- 1 MHz：低速，适合长线缆或干扰较强的环境。
- 1.875 MHz
- 3.75 MHz
- 7.5 MHz
- 15 MHz：默认是15Mhz
- 30 MHz：高速，适合短距离、高质量连接。
2.2 驱动模式（SPI Drive Mode）
驱动模式决定了 SPI 通信所使用的信号线配置。
可选模式：
- ISP 模式（MOSI/MISO） 标准的SPI通信方式，适用绝大多数的SPI EEPROM芯片，尤其是容量较小，型号较旧的芯片。
- 四线模式（IO0, IO1, IO2, IO3） 使用四根双向数据线，通常用于支持高速或特定协议的 EEPROM。
注意：请根据您所使用的 EEPROM 芯片手册选择正确的驱动模式。如果ISP模式能正常工作但速度慢，可以尝试切换到四线模式，但是前提是需要确认芯片支持，并且硬件上有引出四条IO线（IO0-IO3)
2.3 ORG 引脚设置（ORG Pin）
Micro Wire SPI EEPROM芯片的ORG 引脚用于组织Flash的扇区结构。
可选设置：
- X16（ORG 引脚设置为高） 将 EEPROM 设置为512 x 16个扇区。
- X8（ORG 引脚设置为低） 将 EEPROM 设置为 1k x 8个扇区。
提示：ORG引脚由BOOT0引脚驱动，设置为高或者低，其余接线方式请参考Micro Wire的接线图，以及参考芯片数据手册确认应设置为 X8 还是 X16。
2.4检查 ID（SPI）
该选项用于在编程前验证设备是否能够正确识别 EEPROM 的制造商和设备 ID。
- ✅ 勾选：在编程前自动执行 ID 检查。
- □ 不勾选：跳过 ID 检查，直接进行编程。
3：使用步骤
- 连接好PowerWriter®与目标 EEPROM。
- 根据芯片手册设置 编程时钟、驱动模式 和 ORG 引脚。
- 建议勾选 “检查 ID” 以确认芯片识别正确。
- 点击 “自动” 开始在线编程或者启动离线烧录。
