3.1.22：转接板

创芯工坊提供PW200、PW300以及PWX1 的配套转接板。转接板引出了较多的有序接口，方便烧录时的引脚确认以及接线。

隔离转接板适用创芯工坊旗下多个产品，可抗5000V的绝缘隔离能力，确保烧录过程中的安全性和信号完整性。

1：烧录转接板​

1.1转接板尺寸​

PW200/PW300配套转接板：

image-20250816105501909

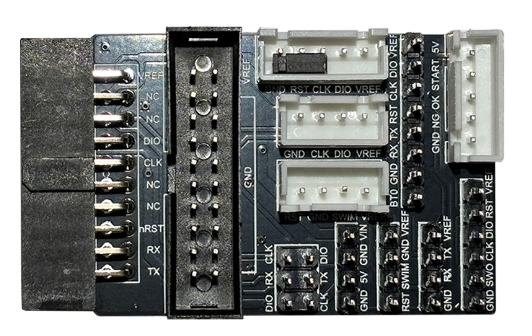

image-20250911115831125

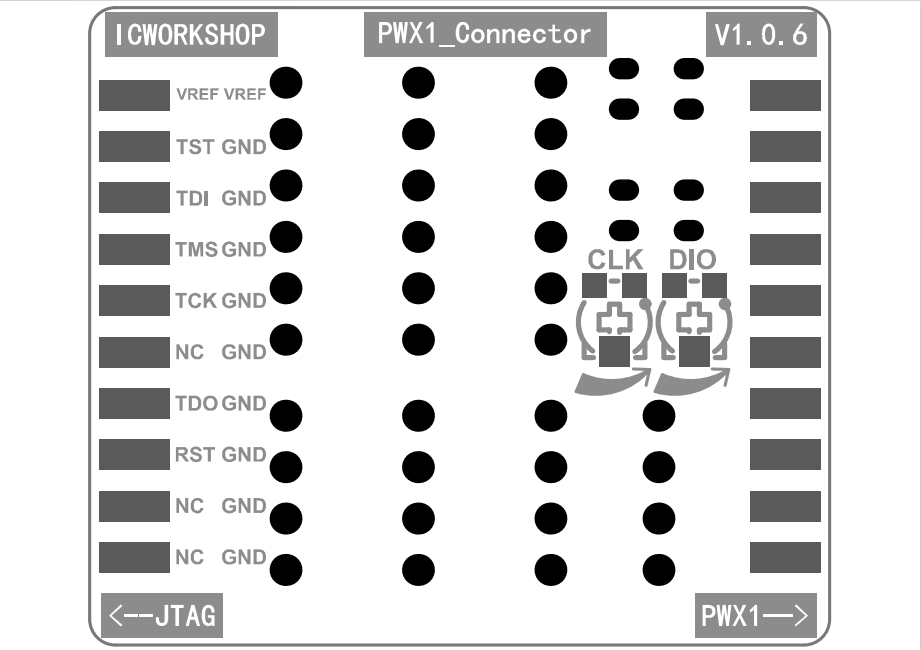

PWX1配套转接板：

image-20250816105652271

image-20250816123917744

1.2：注意事项​

PW200/PW300 配套转接板使用方法如下所示：

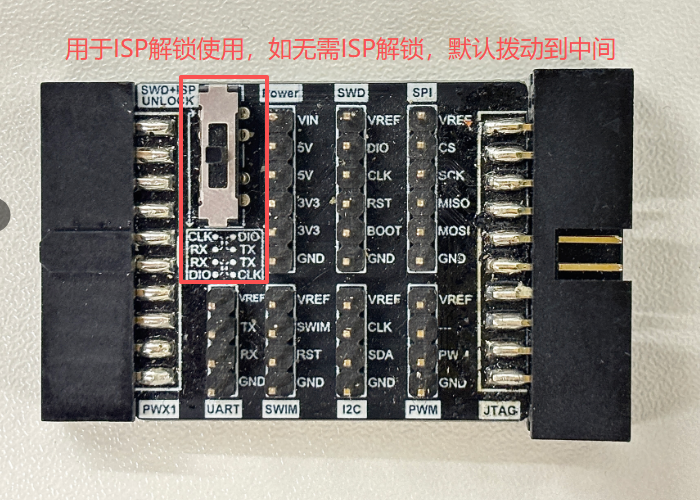

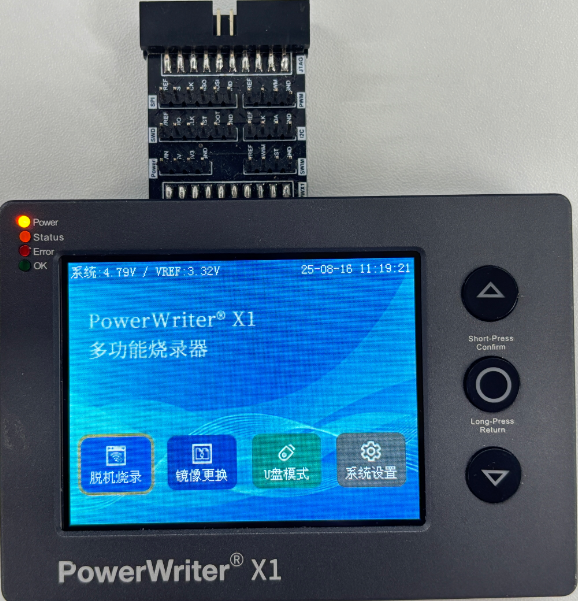

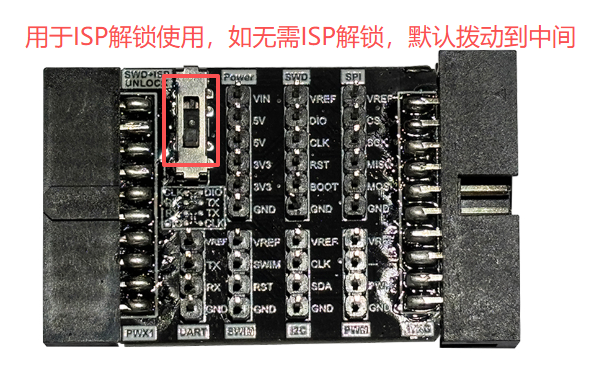

PWX1配套转接板使用方法如下所示：

image-20250911114614966

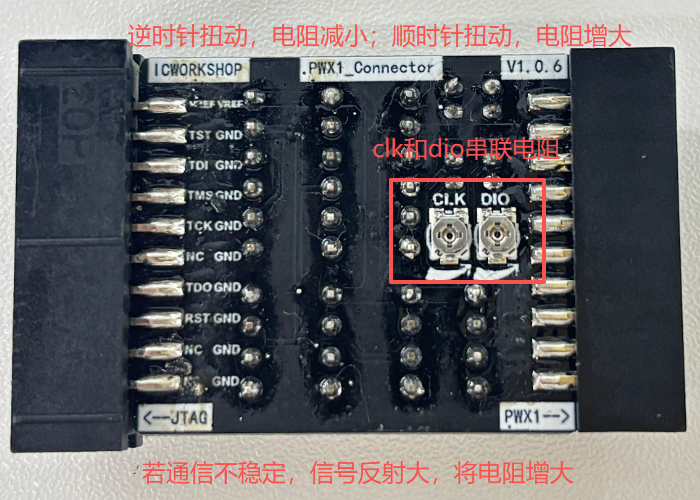

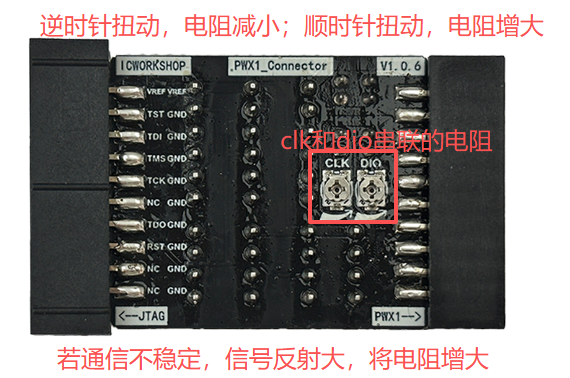

PWX1转接板注意事项：

为了让生产设备有更多的阻抗适应范围，PowerWriter X1 配套的转接板，额外提供，0~100R 的可调阻抗电阻，加上X1 设备自带的输出阻抗。关于阻抗匹配更多的介绍见该章 阻抗匹配

image-20250911115352016

image-20250911115222333

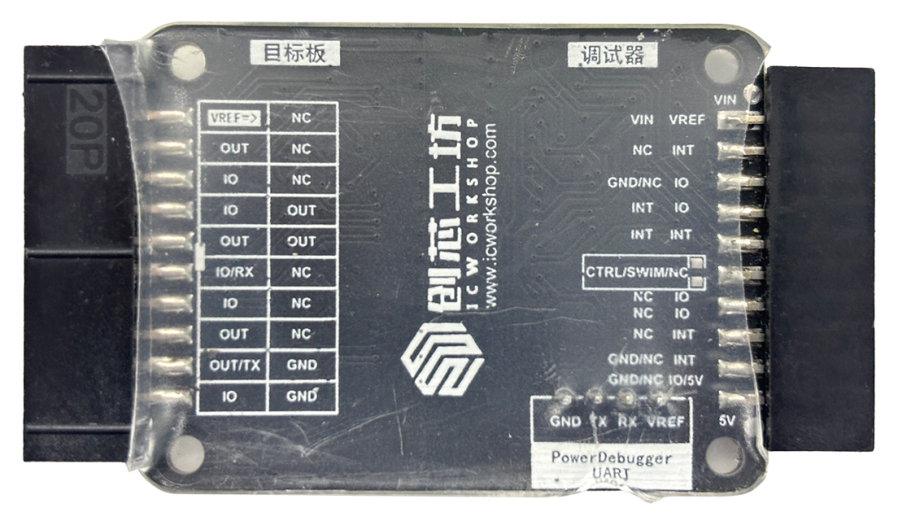

2：高压隔离板​

2.1基本信息​

  • 绝缘电压：5000Vrms

  • 速率：150Mbps (MAX) / 调试时钟 > 10Mhz

  • 数据延时：6.54us (典型值)

  • VREF 电压范围：2.5V ~ 5.5V

  • 支持的设备：

  • Power Debugger

  • PW200

  • PW300

  • PW400

  • PWX1

2.2：连接方式​

PowerDebugger​

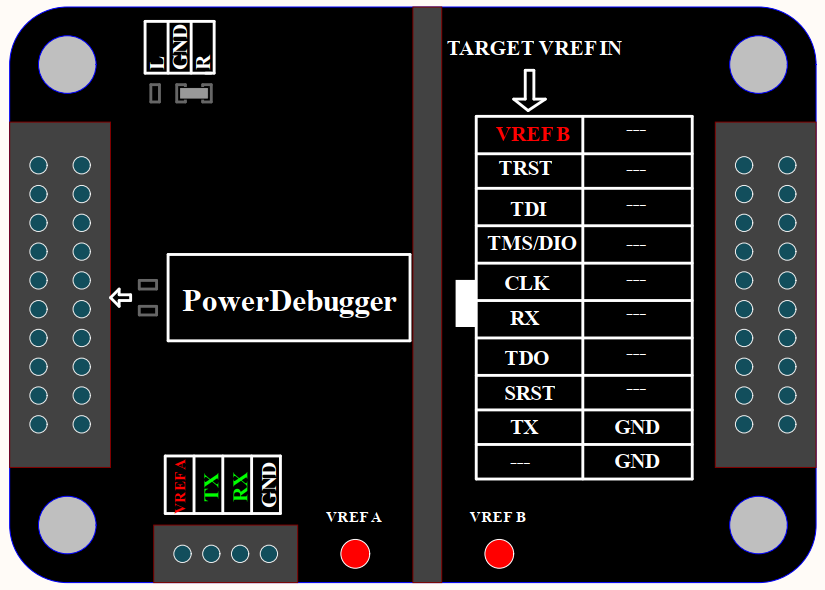

支持的协议：UART，SWJ，JTAG，接线图参考如下：

image-20240116164609260

提示

VREF B 需要从目标板供电，电压范围 2.5V 到 5.5V 之间，Power Debugger IO 电压设置为 3.3V 或5V, 串口隔离，需从绿色独立4PIN 接入。

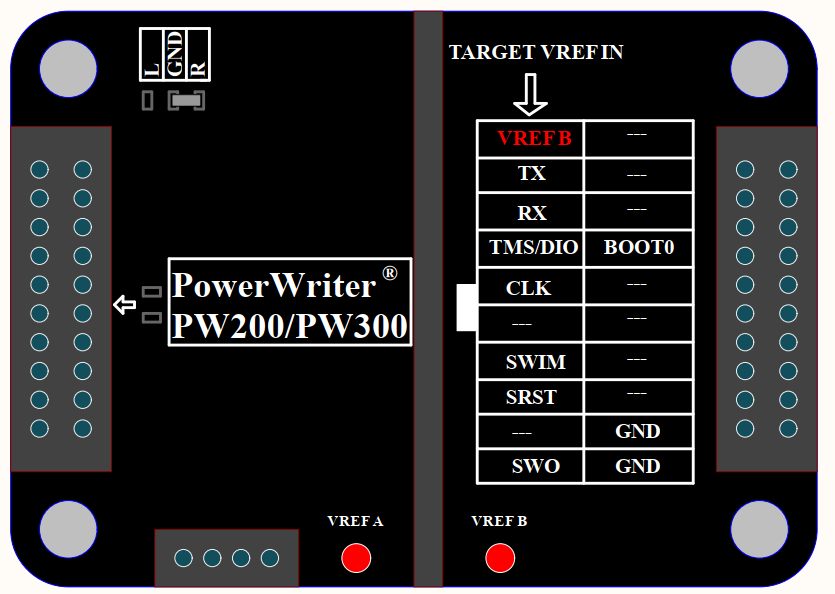

PW200/PW300​

支持的协议：UART，SWJ，SWIM，ITM(SWO)，接线图参考如下：

image-20240116165101421

提示

VREF B 需要从目标板供电，电压范围 2.5V 到 5.5V 之间，Power Writer IO 电压设置为 3.3V 或5V（不可设置外部参考）。

PW400​

支持的协议：UART，JTAG，接线图参考如下：

image-20240116165241568

提示

VREF B 需要从目标板供电，电压范围 2.5V 到 5.5V 之间，Power Writer IO 电压设置为 3.3V 或5V（不可设置外部参考）。

警告

需调整 GND 到 L（见Change for PW400）。

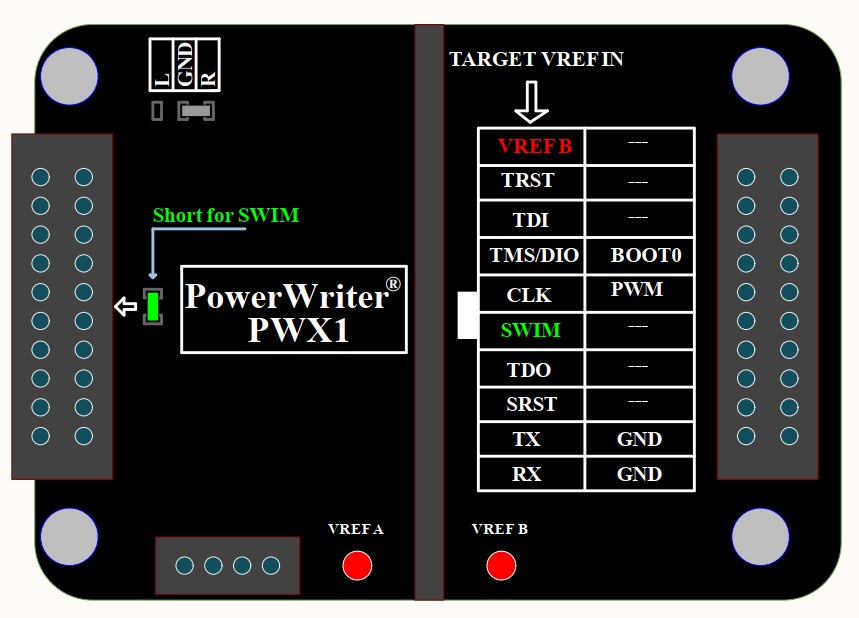

PWX1​

支持的协议：UART，JTAG，SWJ，PWM，SWIM，接线图参考如下：

image-20240116165551535

提示

VREF B 需要从目标板供电，电压范围 2.5V 到 5.5V 之间，Power Writer VREF 电压设置为 3.3V 或5V（不可设置外部参考）。

提示

如需烧写STM8，则许短接如图绿色电阻位（见 Short for SWIM）。
