3.1.3：关于接线
受到设备存在批次不同的影响，所有设备可能存在壳料丝印不同的情况，在看本节文档时，请先确定设备的型号与壳料丝印。
1 PWLINK2（lite）

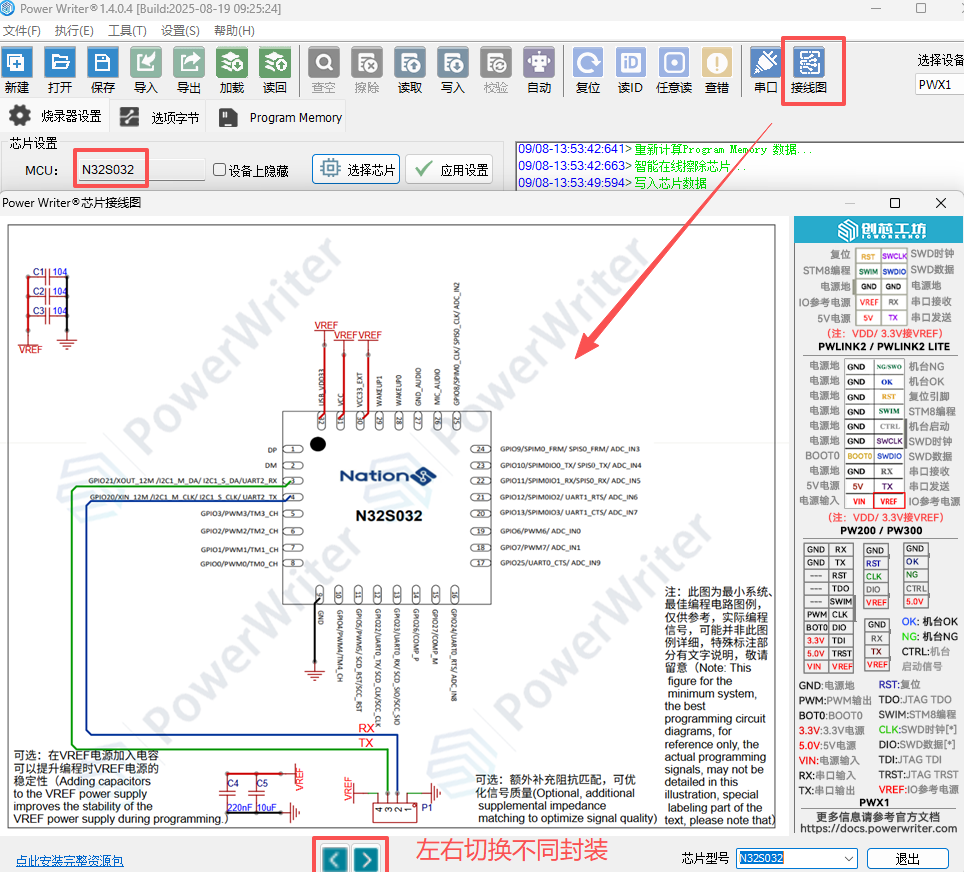

在使用设备前，请连接客户端查看对应芯片与烧录器的接线示意图,
1.1 SWD 连接方式（ARM芯片）
当设备第7脚和第9脚为 VDD时：
芯片引脚：SWCLK、SWDIO、GND、VDD与PWLINK2(Lite)的 SWCLK(2)、SWDIO(4)、GND(5) 、VDD(7)引脚对接：
若设备电源引脚 第7脚为VREF、第9脚为5V时：
芯片引脚：SWCLK、SWDIO、GND、VDD与PWLINK2(Lite)的 SWCLK(2)、SWDIO(4)、GND(5) 、VREF(7)引脚对接，若芯片工作电压为5V，则将芯片VDD引脚与5V引脚对接，具体引脚描述见 硬件工作状态描述 ，设备引脚分布实物图如下所示：
1.2 SWIM 连接方式（STM8系列）
若您的烧录器的电源引脚为7-VDD 9-VDD： 请将您手中芯片的引脚SWIM RST GND VDD与烧录器的3-SWIM 1-RST 5-GND 7-VDD引脚，一一对接,烧录器的引脚分布图见上图。
若您的烧录器的电源引脚为7-VREF 9-5V： 请将您手中芯片的引脚SWIM RST GND VDD与烧录器的3-SWIM 1-RST 5-GND 7-VREF引脚,一一对接,若芯片工作电压为5V，则将芯片VDD引脚与5V引脚对接,烧录器引脚分布图如上图所示。

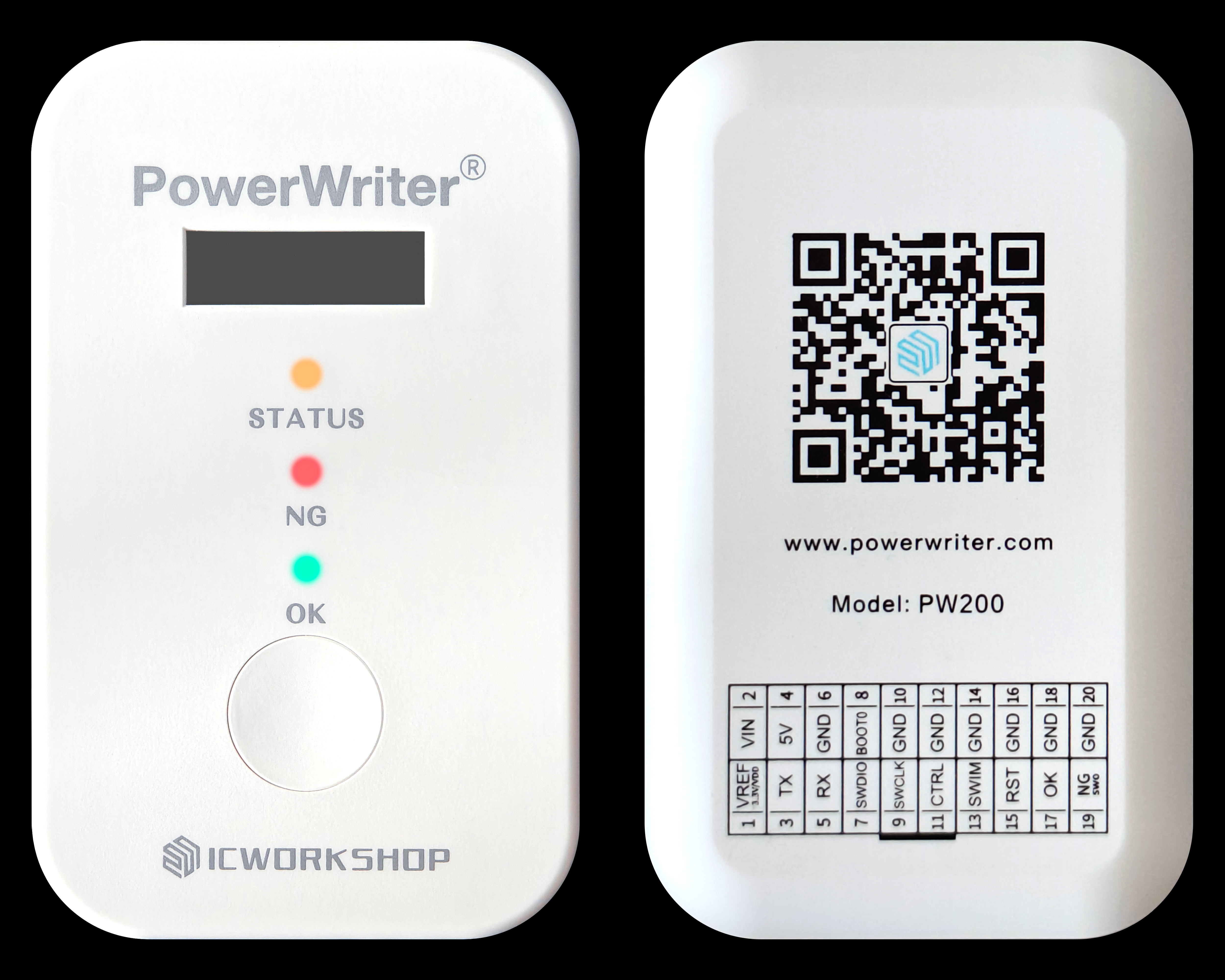

2 PW200或PW300
在使用设备前，请连接客户端查看对应芯片与烧录器的接线示意图,
2.1 SWD 连接方式（ARM芯片）
若您的烧录器的电源引脚为 5V Vext Vext： 请将您手中芯片的引脚SWCLK SWDIO GND VDD与烧录器的SWCLK SWDIO GND VEXT 引脚，一一对接，若芯片工作电压为5V，则将芯片VDD引脚与5V引脚对接，烧录器引脚分布实物图如下图所示。
若您的烧录器的电源引脚为5V VIN VREF

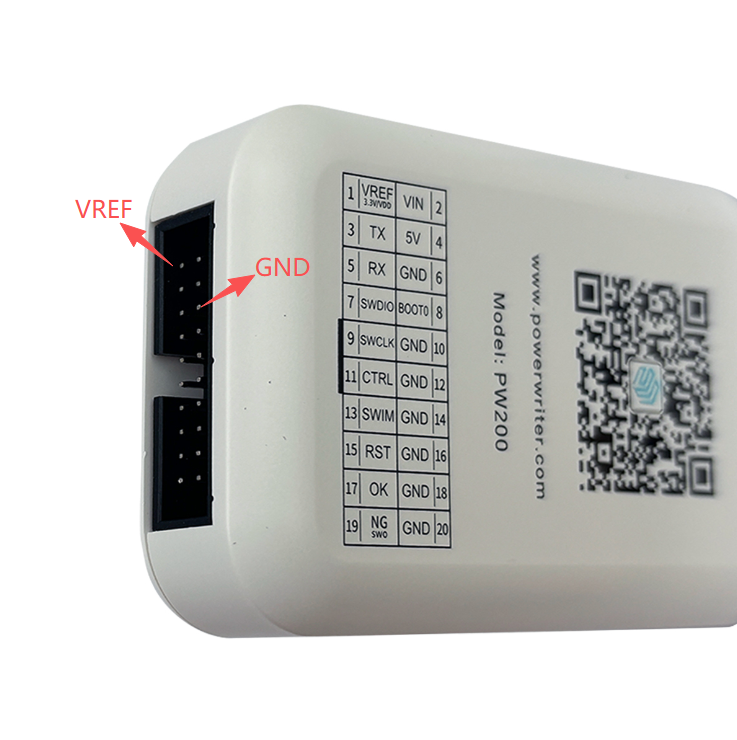

请将您手中芯片的引脚SWCLK SWDIO GND VDD与烧录器的SWCLK SWDIO GND VREF引脚，一一对接，若芯片工作电压为5V，则将芯片VDD引脚与5V引脚对接，具体引脚描述见硬件工作状态描述,烧录器引脚分布实物图如下所示。
2.2 SWIM 连接方式（STM8系列）
若您的烧录器的电源引脚为5V VEXT VEXT
请将您手中芯片的引脚SWIM RST GND VDD与烧录器的SWIM RST GND VEXT引脚，一一对接，若芯片工作电压为5V，则将芯片VDD引脚与5V引脚对接，烧录器引脚分布实物图如上图所示。若您的烧录器的电源引脚为5V VIN VREF
请将您手中芯片的引脚SWIM RST GND VDD与烧录器的SWIM RST GND VREF引脚，一一对接，则将芯片VDD引脚与5V引脚对接，烧录器引脚分布实物图如上图所示.
3 PW400

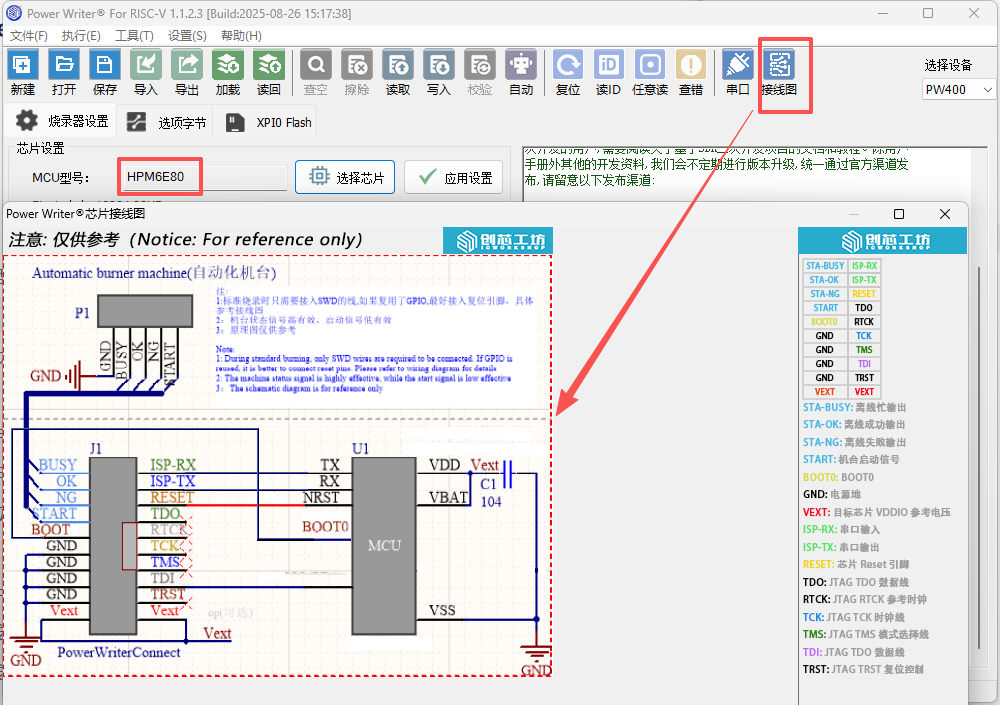

请先连接上客户端，查询对应芯片型号与pW400的接线图, 以下图示为举例GD32VF103x4：

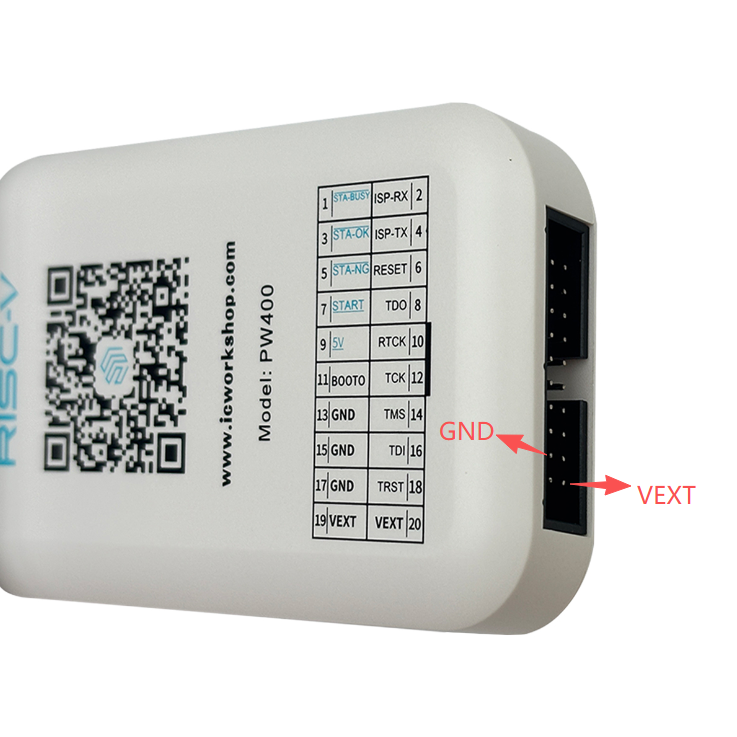

PW400实物引脚分布图如下图所示:
- VDD,VEXT,VREF均默认上电3.3V，可连powerwriter客户端进行修改。
- 如何修改，见 接口电平如何设置。
- 5V引脚只能稳定输出5V工作电压，不受软件控制。
4 PWX1

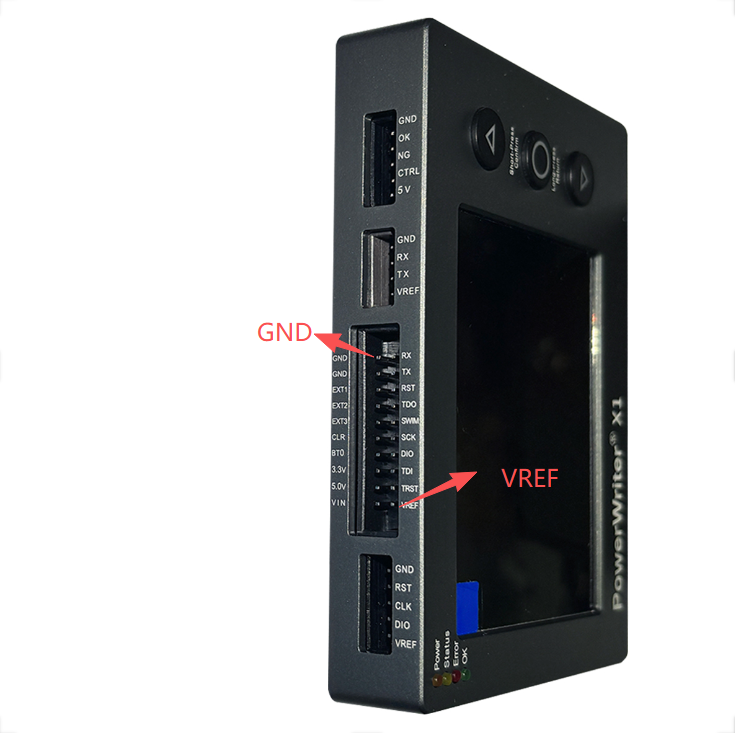

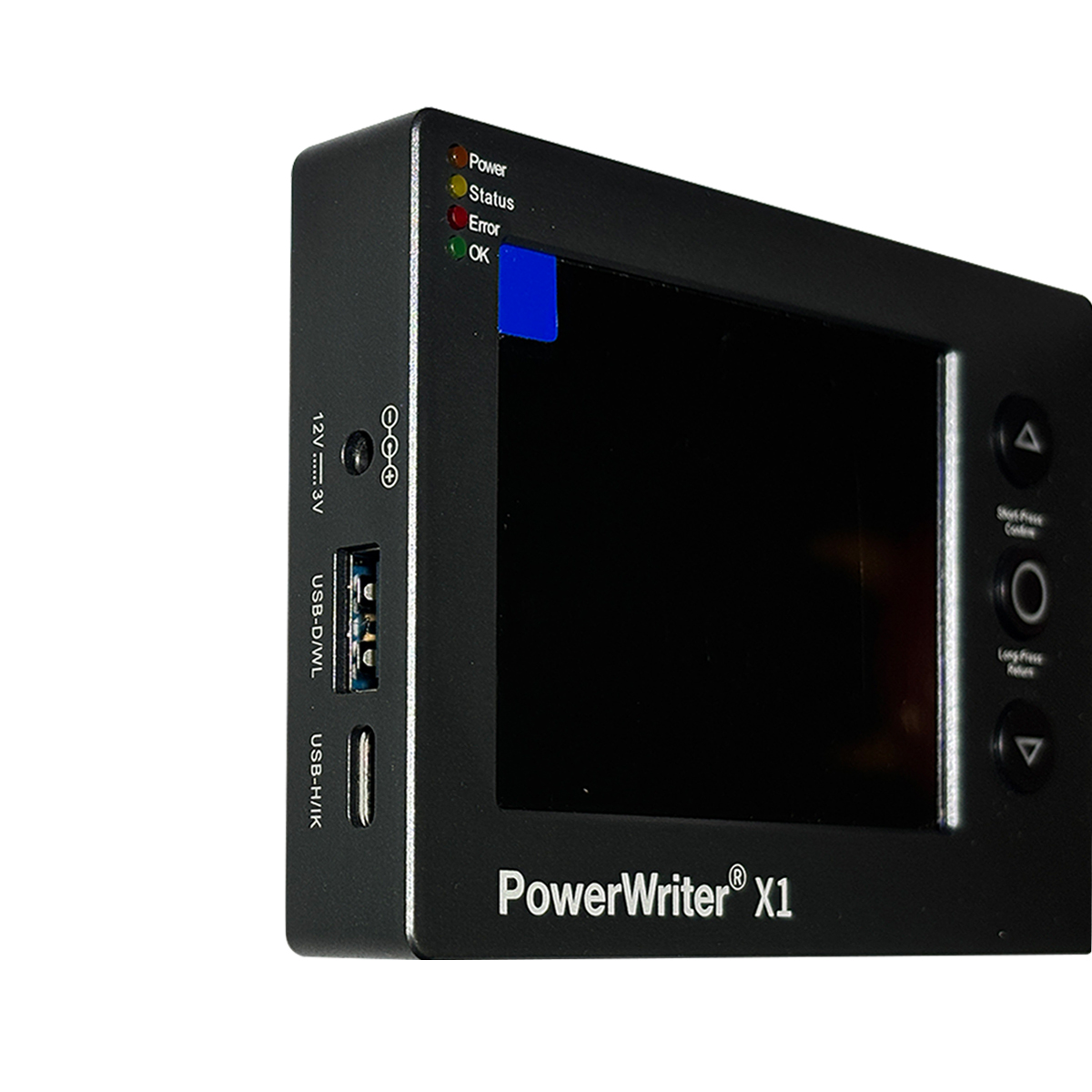

PWX1 设备接口描述如下所示
转接板接口如下所示：
4.1 SWD 连接方式（ARM 芯片）
连接设备的端口5，或者连接转接板的SWD 接口。
4.2 SWIM 连接方式（STM8 芯片）
连接转接板的 SWIM 接口。
4.3 I2C 连接方式（EEPROM 芯片）
连接转接板的I2C 接口。
4.4 PWM 连接方式（波形输出）
连接转接板的 PWM 接口。
4.5 JTAG 连接方式（调试器）
连接转接板的 JTAG 接口。
4.6 SPI 连接方式（Nor flash）
连接转接板的 SPI 接口。
4.7 机台连接方式
参考接口 8。
5 外部供电接线方法

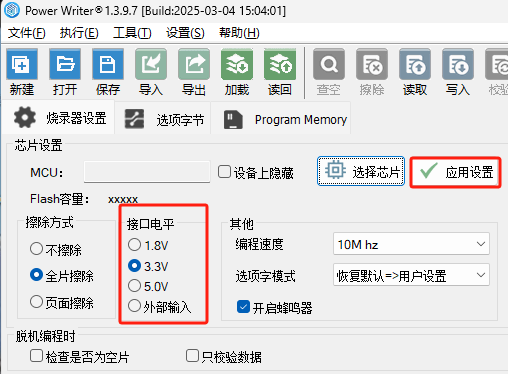

上述各烧录器自身没有很大的负载能力，当烧录时板子需要单独供电时，接线一般保持不变，若是接的烧录器5V引脚的需要改接为VREF或者VDD或者VEXT（以实际设备上的丝印为主），若不是接的5V引脚，则接线保持不变，此时需在powerwriter客户端的接口电平处改为外部输入，并点击应用设置同步到烧录器中。如下图所示：
6 使用串口
请将您手中芯片的引脚RX，TX与烧录器的RX，TX引脚，交叉对接，电源线和地线一一对接，各烧录器的引脚分布图如上图所示。
