3.1.16：参考电压设置

1.烧录时电压切换

接口电平设置(VREF)用于设置烧录器的输出电压和烧录信号电平大小，一般开机默认为3.3v，可通过连接Power Writer上位机软件进行更改，参考如下：

输出供电选择：

• 1.8V ：选择1.8V 时IO 信号输出口DIO/CLK 等均为1.8V
• 3.3V(默认)：选择 3.3V 时信号输出口 DIO/CLK 等均为3.3V
• 5.0V: 选择5.0V(5V) 时，信号输出口 DIO/CLK等均为5.0V
• 外部输入：选择外部参考时，需要外部给参考电压到PowerWriter，范围(1.2V~5.5V),同时PowerWriter仍然需要使用USB 供电，外部输入只给入参考电压。

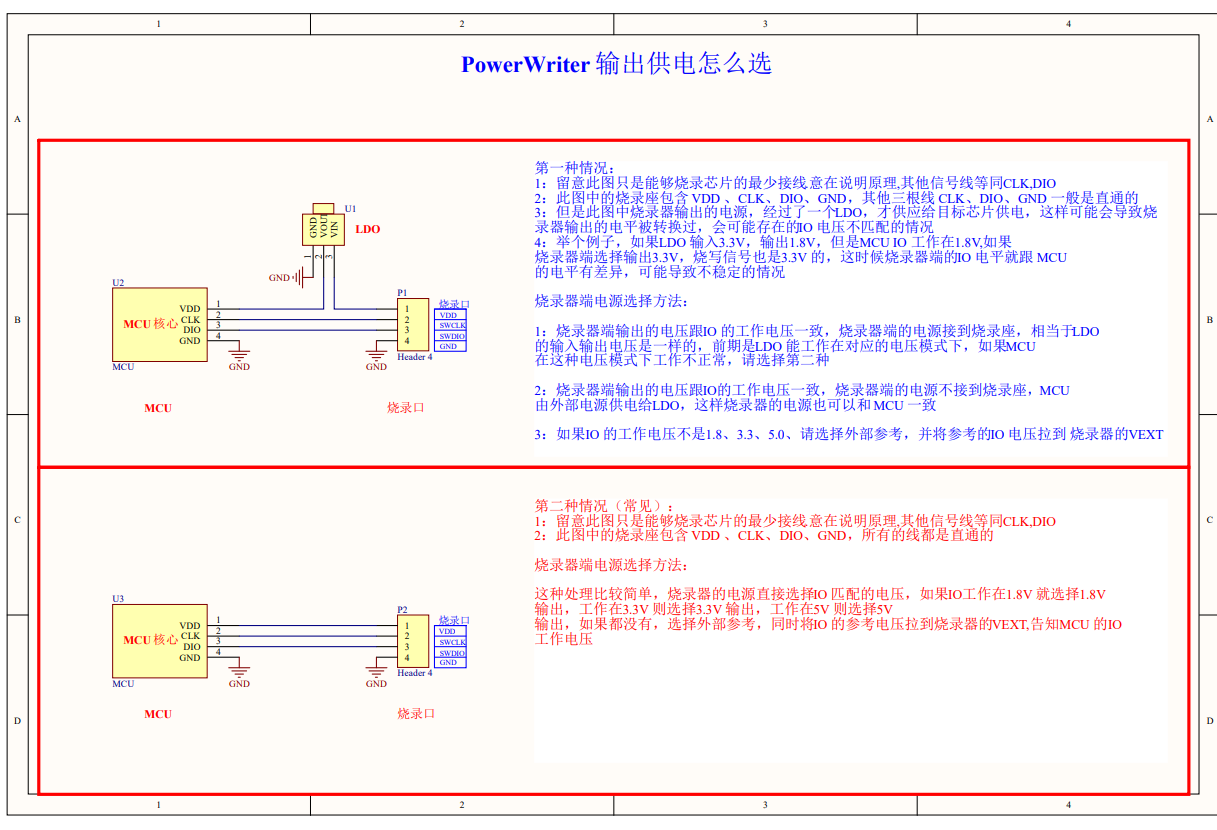

选择建议 参考下图:

2.调试时电压切换

在调试时，默认输出3.3V 的电压，如果需要切换到其他电压，请通过 PowerWriter 软件设置目标电压，然后再启动调试即可进入设置的电压。

• 修改烧录器上电时默认输出电压

• 勾选保存全局保存电压：

提示

• 当要重新修改默认输出电压时，需要重新再次更新设置一次。
• 如针对不同的应用场景，需要关闭此动作，请将设置改为外部电源输入，不使用设备本身的电源来控制，如下所示：

关于输出端 VERF(VEXT) 输出跳变

VREF(参考电压)、VEXT（扩展电压）在未成功连接上芯片时，可能出现跳变，此动作实则在尝试执行 POR(Power On Reset)，所以在输出电源的现象上会出现，输出（VEXT,VREF）电源的充放电行为，这么处理的目的，是用于解决当目标芯片处于以下两种情形下的连接和解锁问题：

• 目标芯片开启保护：部分芯片再开启保护之后，RESET 引脚可能导致无法执行复位，只能通过POR 进行复位，此时，需要执行POR才能与目标芯片通信
• 目标芯片内部固件禁用调试口，或复用RESET引脚：部分芯片内部运行的固件复用调试口IO，或者复用RESET 引脚，也可能导致无法复位目标芯片，只能尝试POR复位。

注：自输出电源可以做POR，外部输入电压做不了POR；但若板子上存在自供电，也是做不了POR，电源必须由PWLINK控制。
