3.4.1.2：STM32H5安全设置

1.准备工作​

1.1软件与硬件​

  • 软件：Power Writer 1.4.0.5 [Build:2025-09-02 18:06:05]
  • 硬件：PW200 ifVer:1.01.44，PW300 ifVer:1.01.44，PWX1 ifVer:1.00.38, 其中任意一个设备。

(以上版本以及之后的版本均支持，如有调整，后续文档会做相应更新)

1.2OBKey file与bin文件​

OBKey file 由STM32 Trusted Package Creator 基于 XML 模板生成。

  • DA_Config.obk
  • STiROT_Config.obk（可选）
  • STiROT_Data.obk（可选）
  • board_password.bin（STM32H503）
  • data_soc_mask.bin（STM32H503）

1.3证书与私钥​

以根证书为例

  • cert_root.b64
  • Key_1_root.pem

1.4密码文件​

  • password.bin

2.功能入口​

PowerWriter® 对厂家特定功能的支持，均使用插件模式，可以支持任意厂家要求的特定的功能，进入方法和其他品牌的支持方法一致，在选择好芯片之后，如在工具栏的最右侧出现一个插件支持图标，则当前所选的芯片有插件支持功能，如下所示：

image-20240229205759622

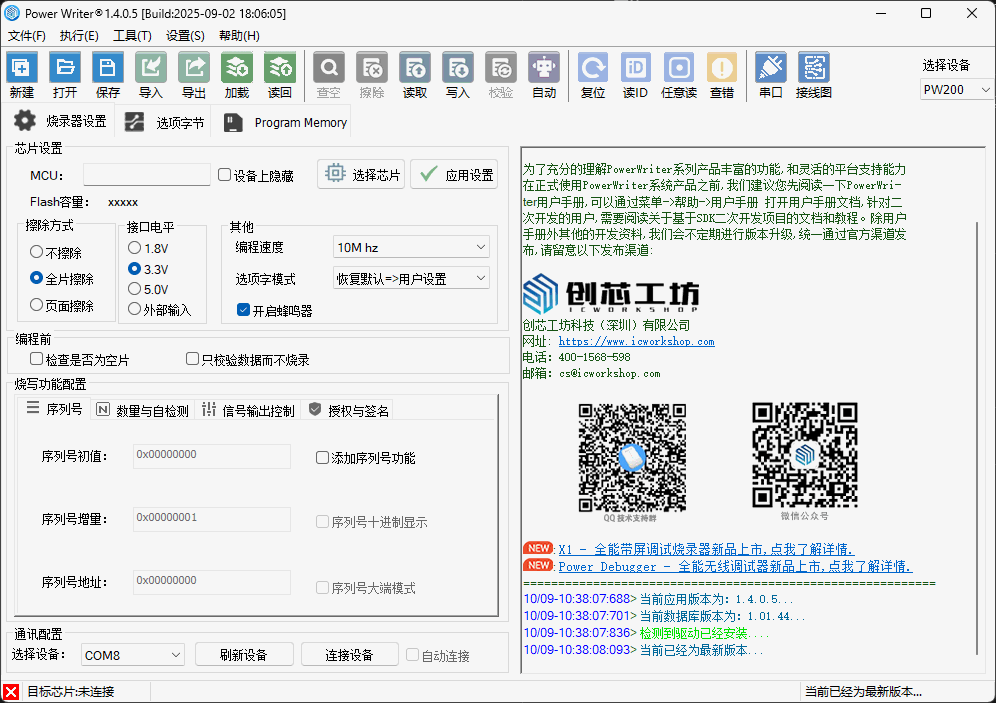

在选择 STM32H5 系列的芯片之后，在工具栏右侧出现一个 扩展功能按钮，定义为 厂商特定插件功能 ,通过点击此按钮进入到STM32H5 安全扩展界面，选择芯片后，【插件】按钮位于顶部菜单栏的最右端。 插件入口

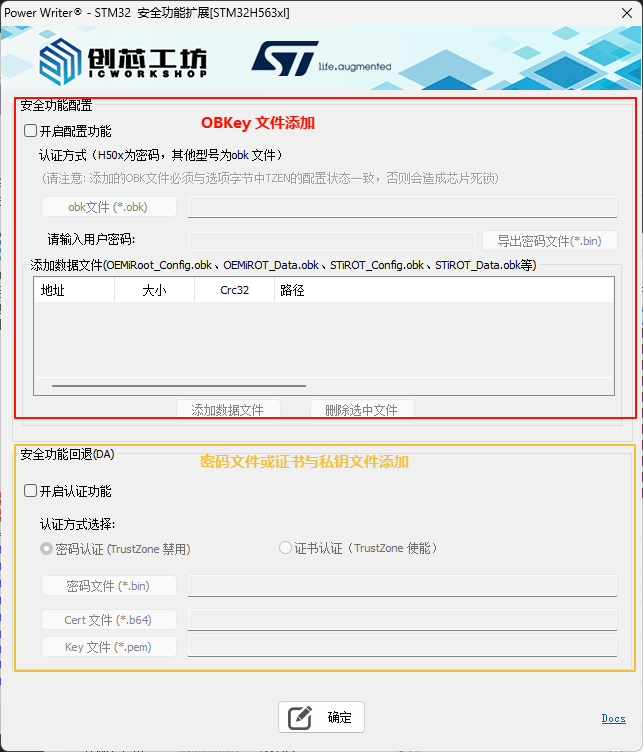

插件划分为两部分：PROV OBKey 文件添加区，DA 密码或证书与私钥文件添加区。 插件布局说明

3.安全功能配置​

点击"开启配置功能"按钮，将启动安全功能配置功能，首先添加调试认证使用到的obk文件，可根据需要添加更多数据文件。

安全功能配置支持*.obk文件方式（STM32H56/STM32H57），和密码形式（STM32H50），插件自动根据当前的芯片选择合适的模式，如选择芯片为STM32H50系列，除可设置密码外，可导出用于解锁芯片用的 PASSWORD.bin 文件用于回归，详见安全功能回归。

3.1STM32H503 文件添加（可选）​

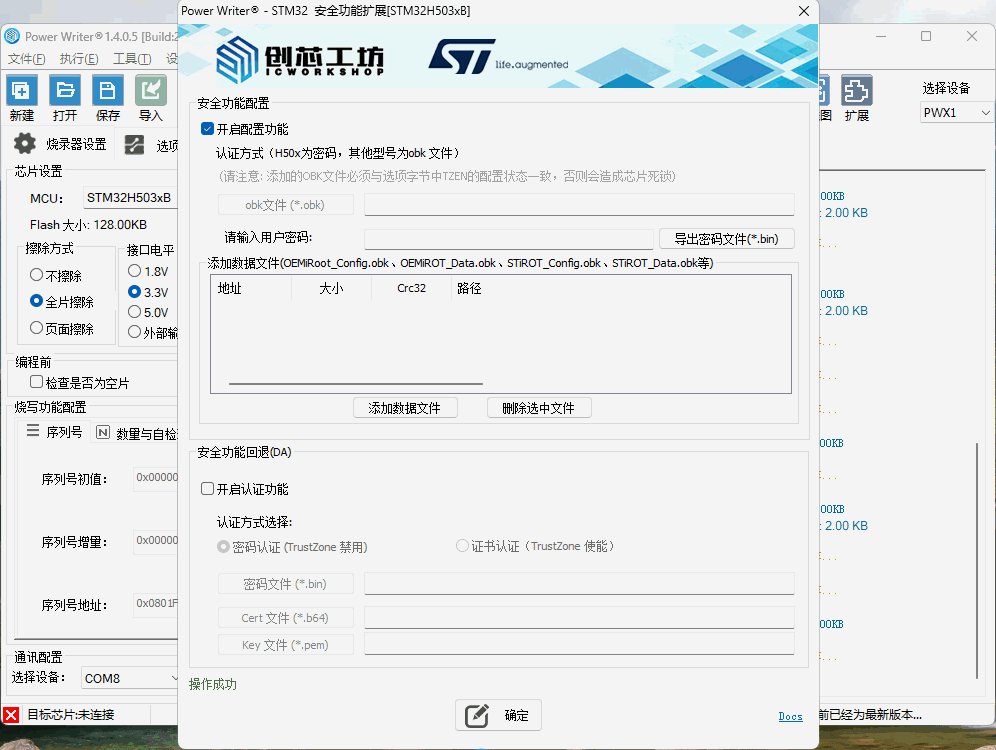

STM32H503 采用将数据写入OTP的方式。需要手动输入地址，STM32H503 OTP起始地址0x08FF F000。 勾选 【开启配置功能】后，点击【添加数据文件】选择bin文件，然后设定数据的开始地址。 H503OTP数据

3.2OBKey文件添加（可选）​

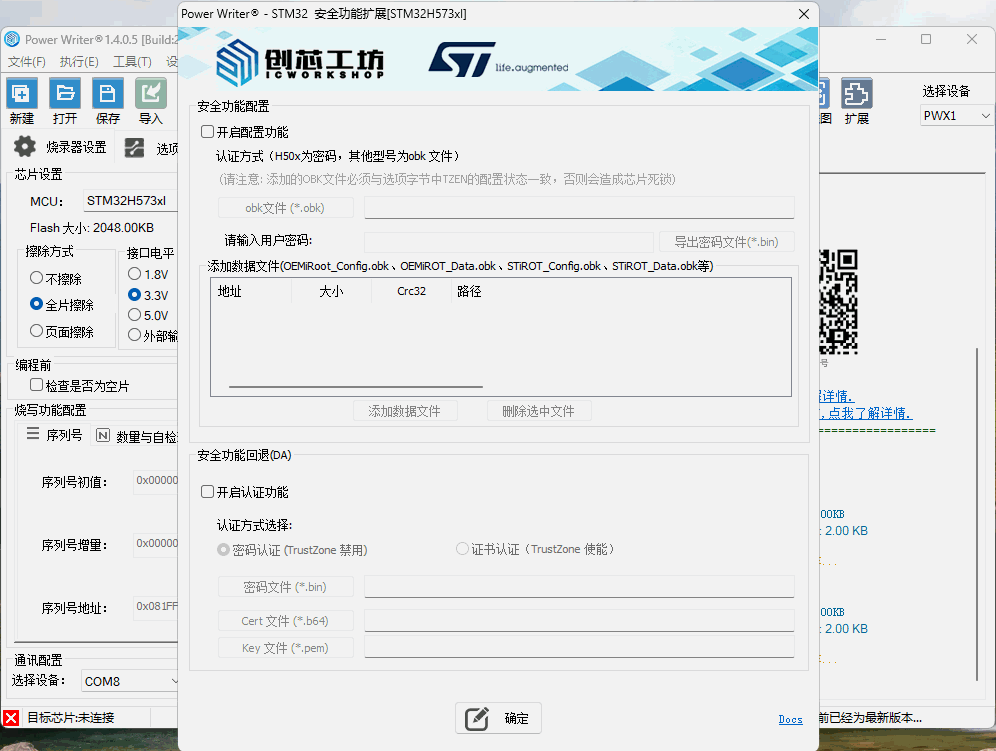

勾选 【开启配置功能】后，添加OBKey文件。 添加OBKey文件

4.安全功能回归​

点击"开启认证功能"按钮，将启动安全功回归功能（对芯片进行调试认证，以便分析或者解锁芯片），安全功能回归配置支持*.bin 文件方式（Trust Zone 禁用），和证书形式（Trust Zone 使能）。

4.1密码形式回归，导入bin 文件（可选）​

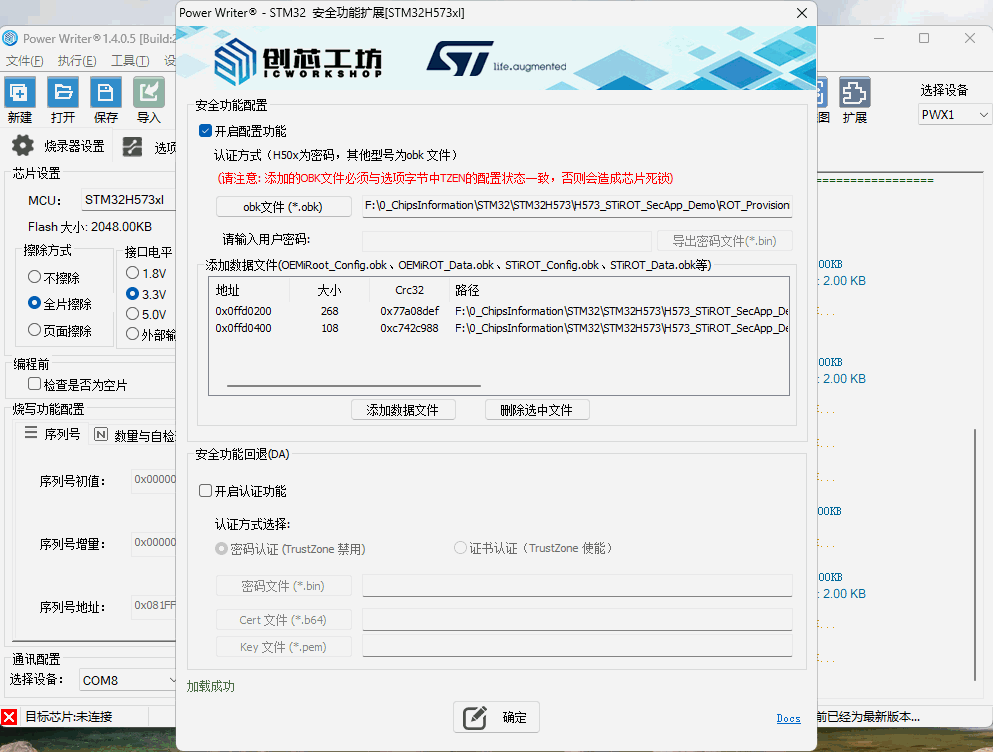

勾选【开启认证功能】后，选中【证书认证（TrustZone使能）】, 添加文件。 添加密码文件

4.2证书与私钥文件添加（可选）​

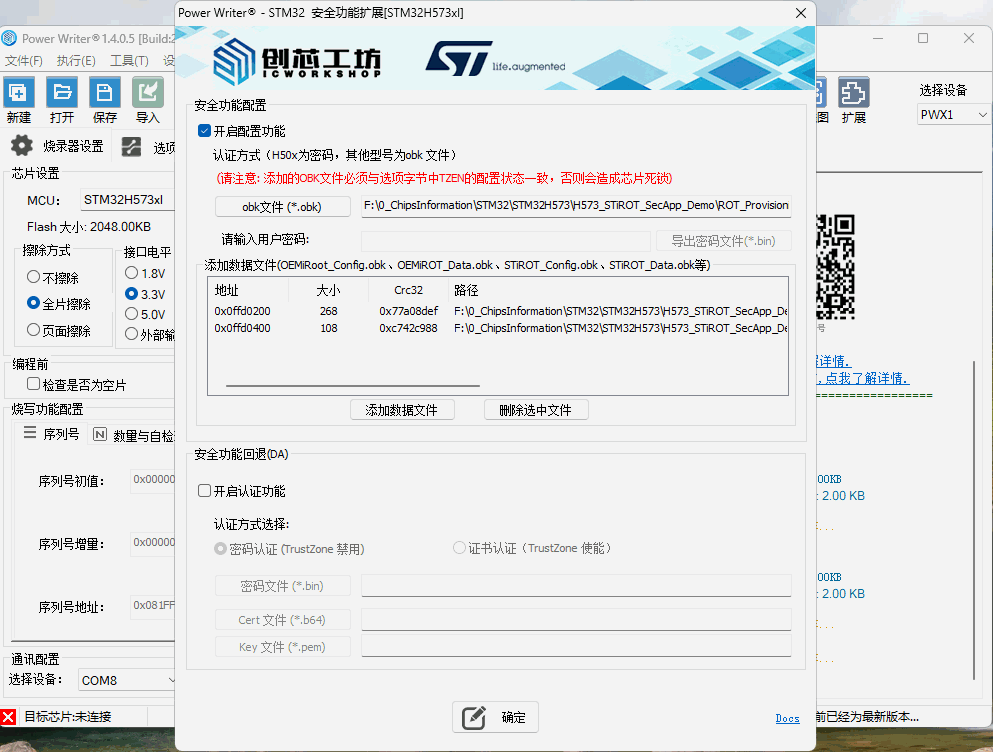

证书形式导入 b64文件 以及 PEM key文件。勾选【开启认证功能】后，选中【证书认证（TrustZone使能）】, 添加文件。 添加证书与私钥

提示

  • STM32H50x系列 只支持密码形式，STM32H56x，STM32H57x 支持密码和证书两种形式（支持开启trust zone 不支持证书方式的调试认证（DA））。

    安全启动相关

    • 若启用 OEMiROT 功能，需按 OEMiROT_Boot.bin 文件规范配置选项字节，避免程序启动失败。
    • 若启用 STiROT 功能，请正确配置以下选项字节以确保程序正常安装与启动：
      • Flash Secure Watermark
      • SRAM2 ECC
      • SRAM2 Reset
      • 设置TZEN = 0xB4 (使能TrustZone)
      • BOOT_UBE = 0xC3 (选择ST-iROT启动)

  • 扩展功能目前仅支持 离线模式 使用。

  • 上位机与烧录器不检查TZEN配置与添加的OBKey文件是否正确。

  • 功能依赖

    安全功能配置 ：仅当 选项字节 - 字节1(PRODUCT STATE) 为非Open(0xED)时，添加的配置文件（.obk）写入芯片OBKey区域。

    安全功能回退 ：当芯片无法被连接或选项字节恢复默认时，烧录器使用此功能下添加的文件进行全回退（Full regression），目前仅支持全回退。

提示
1. 当芯片无法正常连接，烧录器尝试进行全回退。若用户没有启用DA功能或没有添加正确的证书和私钥，返回错误，连接失败或DA认证失败。
2. 使用时BOOT引脚需要保持下拉，NRST引脚与烧录器RST引脚连接。
3. 烧录后程序无法运行时，需要检查下选项字节设置是否正确。
警告

使用前请验证用于回退的文件与配置文件完全匹配，由用户错误配置导致的损失，需用户自行承担。
