3.1.15：芯片连接失败处理

1：排除线材问题​

用万用表自测所用杜邦线是否导通。

  • 正确连接红表笔和黑表笔。
  • 将红黑表笔接在要测量线的两端。
  • 如果指针电阻接近于零，或者比较小，则说明线是连通的，若是电阻很大则说明线是断开的。
提示

经过上述操作若判断出线材存在一定问题，则需更换下线材再进行操作。

2：排除硬件问题​

  • 首先打开芯片相应的数据手册查找芯片对应的电源引脚和烧录口，然后确保硬件焊接正常后给芯片接上电源。
  • 不连接烧录口，比如SWDIO和SWDCLK，用万用表测量一下SWDIO的电压。
  • 如果芯片为空片或者没有复用SWDIO引脚的情况下，SWDIO引脚是有和芯片电源一样的电压的，如果没有的话则硬件有异常，请检查下硬件。

示例参考：

image-1

image-2

3：排除烧录器接线问题​

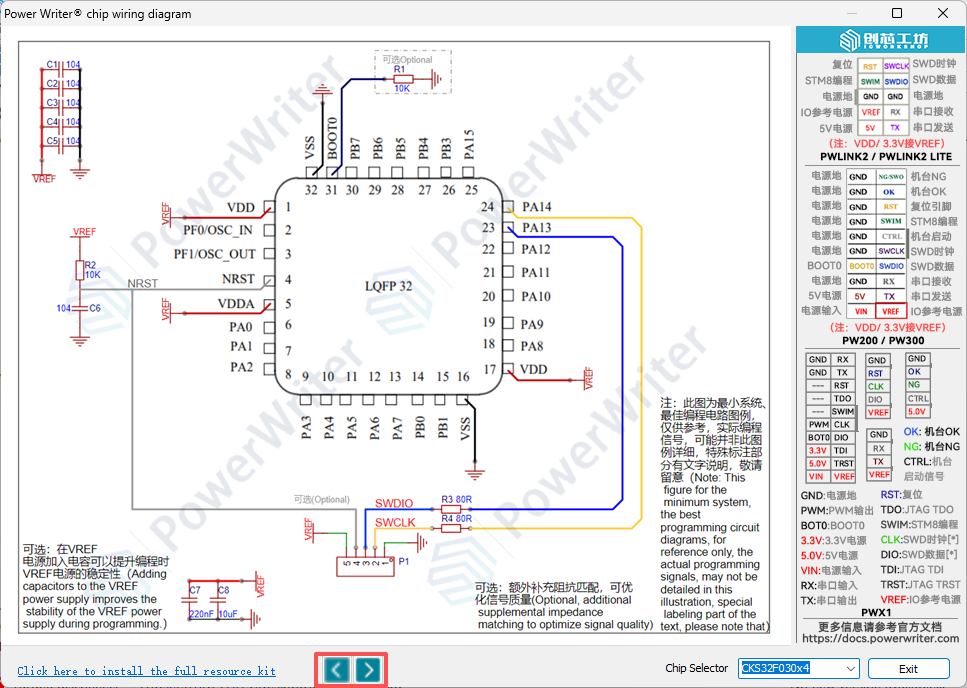

  • 打开Power Writer软件，根据芯片型号选择相应的型号，并且可以查看相应的连接图。

  • 点击菜单栏的工具按钮，可以查看相应烧录器的接口定义。

  • 优先使用烧录器配备的连接线并确保连接稳定。

  • 确保相应的电源和烧录口连接正常，连接正常的话，软件日志会显示 目标芯片已连接。

  • 有关接线详情以及烧录器引脚分布描述见 关于接线。 image-3

    image-4

    image-5

4：排除IO复用烧录引脚导致的问题​

  • 当芯片运行的程序有复用引脚时，在连接时推荐只使用烧录器的电源接口。
  • 当使用外部供电时，请连接上复位引脚。
  • 芯片复用引脚时，编译器例如KEIL等软件可能会连接不上芯片，需要使用Power Writer软件擦除下芯片后再重新调试。
  • 在程序中复用芯片的烧录引脚时，推荐在其之前加入2~20ms左右的延时。

image-7

5：排除芯片本身坏掉导致的问题​

  • 更换新的芯片。
  • 更换新的PCB板。
  • 更换别的芯片型号。

6：尝试调整时钟速度​

在不同的环境下，PowerWriter 烧录器模式的时钟速度，高于 Debugger 模式的时钟，比如在MDK 系统环境下，默认为1Mhz 的时钟速度，PowerWrier 默认的时钟是10Mhz, 可能存在MDK 能连接目标芯片，但是PowerWriter 连接失败的情况，可以尝试降低时钟速度到比如：5Mhz 等，部分应用环境下，MCU固件中开启了读保护的，需要更快的速度去连接目标芯片，这时就需要调整到更高的时钟速度，否则可能出现握手失败的情况(系统进入了保护状态，调试口被关闭)，修改完时钟配置之后，重新点击应用设置，同步设置到PowerWriter 设备，如下图所示：

image-8
