3.4.9.1: 4通道烧录

警告

当前文档流程仅适用于瑞萨定制一拖四设备，烧录器本体型号为PWX1，不支持流通市场的标准设备，硬件上存在细微的差异，且需要定制的配件，特定的场景下使用，标准PWX1 设备禁止升级为定制固件（资料下载页面特别描述为定制专用的描述标记），如不慎将标准设备升级为定制设备固件，请重新通过PowerWriter 标准版降级为通用固件，必要时联系客服与技术支持。

1.介绍​

当前文档为PowerWriter 团队为瑞萨定制的一拖四定制项目的快速引导说明文档，该设备在特定的场景下进行销售和使用，如您没有采购定制的一拖四的设备，请关闭此页面，终止阅读。

本文档意在给瑞萨一拖四设备的使用提供一个快速地入口，包含但不仅仅包括，软件和固件的发布更新下载链接（以便用户可以及时从下载站点获取最新的资源和支持信息）、设备接线方法、设备的在线功能基本用法、脱机编程的基础用法、机台设备的用法、云平台使用教程、以及在线编程、机台编程存在的限制，以及常见问题的解决方法。

提示

设备虽然为定制设备，但是PowerWriter 团队已经尽可能的在软件的功能上进行兼容，除了本文档特别提到的注意事项之外，当前文档站点的PowerWriter 提到的绝大部分功能均可以正常使用。

2.软件下载​

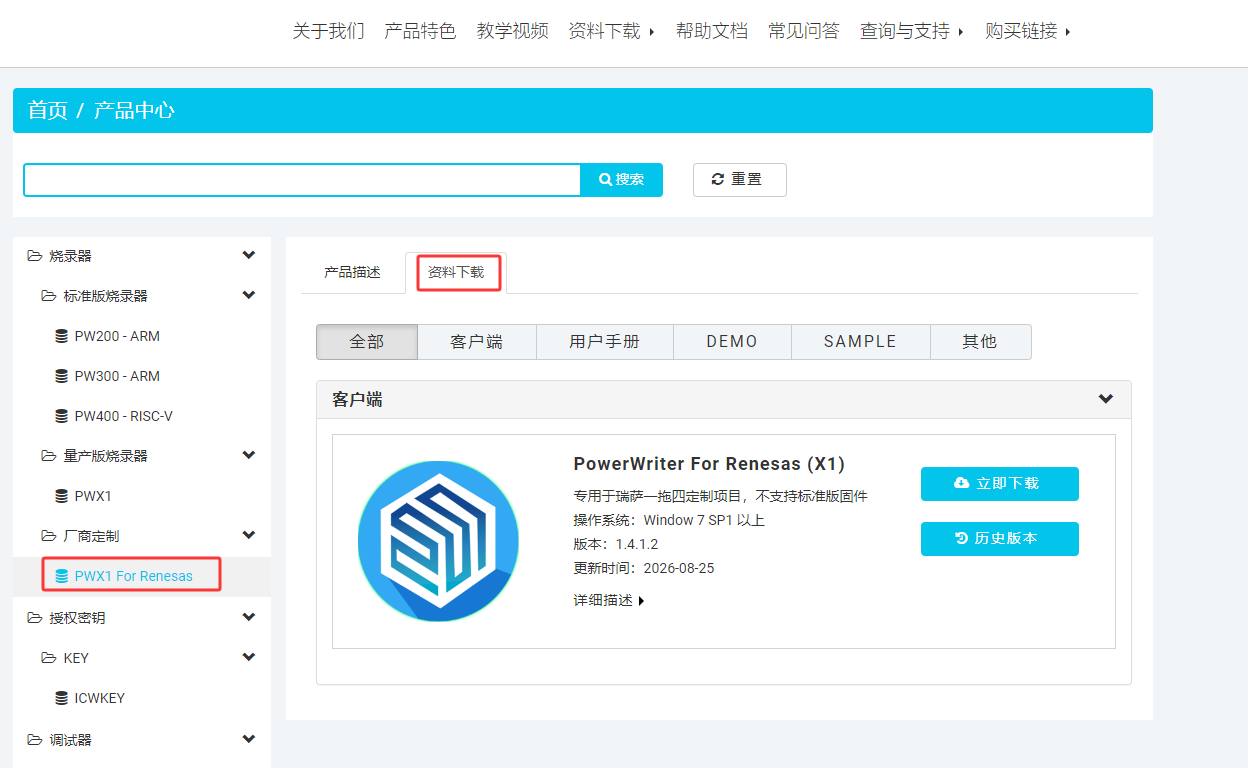

通过此链接可以下载到所有的配套的资源：创芯工坊 • PowerWriter，如下图所示：

image-20260825172154538

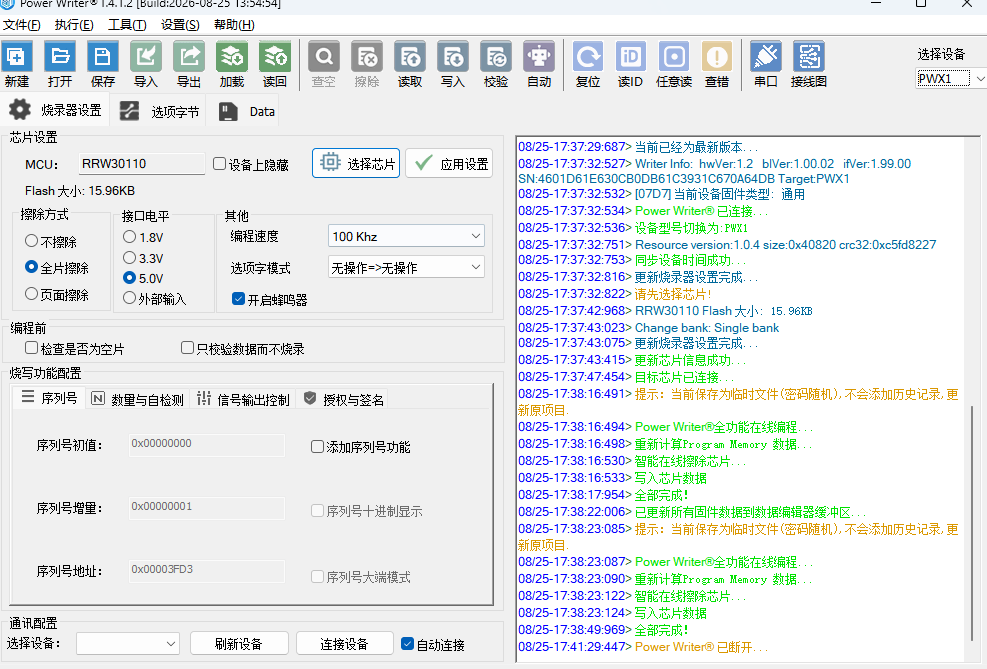

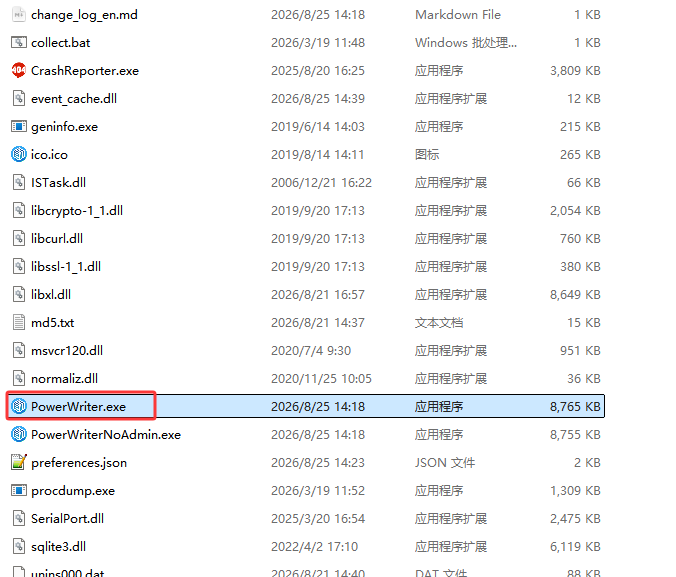

下载完成后边，请解压压缩包文件，并双击执行目录下的PowerWriter.exe 或 PowerWriterNoAdmin.exe 文件，如下图所示:

image-20260825172354193

image-20260825174610361

2.1：软件升级方式​

当前配套的设备端软件暂时不提供在线升级的方式，更新发布将会在上述下载连接中提供，请留意最新版软件的更新日志和发布日期，如不确定当前的版本，可直接从下载站点进行下载，下载后解压即可运行。

2.2：固件升级方式​

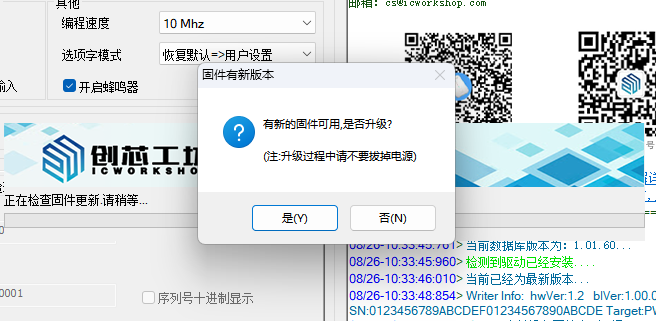

新固件跟随新客户端软件一起发布，软件启动连接编程器设备后，会自动检查固件更新，如检测到新版本固件，将会提示更新，即可升级固件，如下图所示

image-20260826103402627

3.准备​

3.1：设备组件​

设备包含以下配件：

  • TYPE C USB 白色线1条（用于PC 与 编程器通信）
  • TYPE C USB 黑色线4条（用于设备 与 MCU （设备终端）通信）
  • DC12V /3A 电源一个
  • 一拖四信号专用转接板一片
  • 定制设备主机 PWX1 一台

3.2：接线​

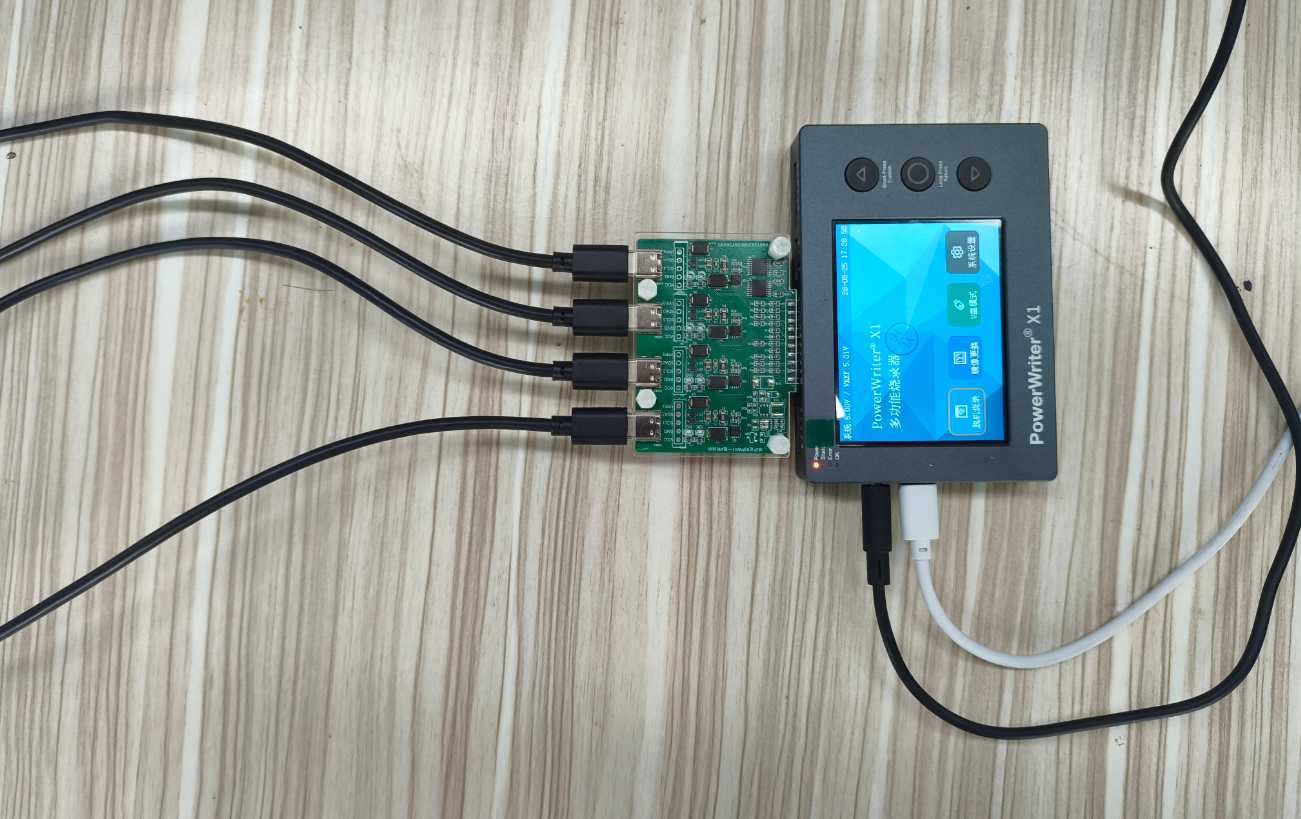

请按照如下方式，链接PC 与 PWX1 编程器设备，以及编程器设备与目标芯片

image-20260825173445855

警告

DC 电源必须连接，否则由于供电不足会导致无法烧录

3.3：设备通信​

当需要在线编程功能、加载项目到设备中时，需要连接PC 与 编程器设备，编程器与PC 通过白色 USB Type C 线缆进行连接，如上一节描述所述，当连接PowerWriter 软件与编程器设备后，将在日志栏显示设备的信息，如下所述：

08/26-10:33:48:854> Writer Info:  hwVer:1.2   blVer:1.00.02   ifVer:1.00.52   SN:0**************************E Target:PWX1

3.4：芯片初始化​

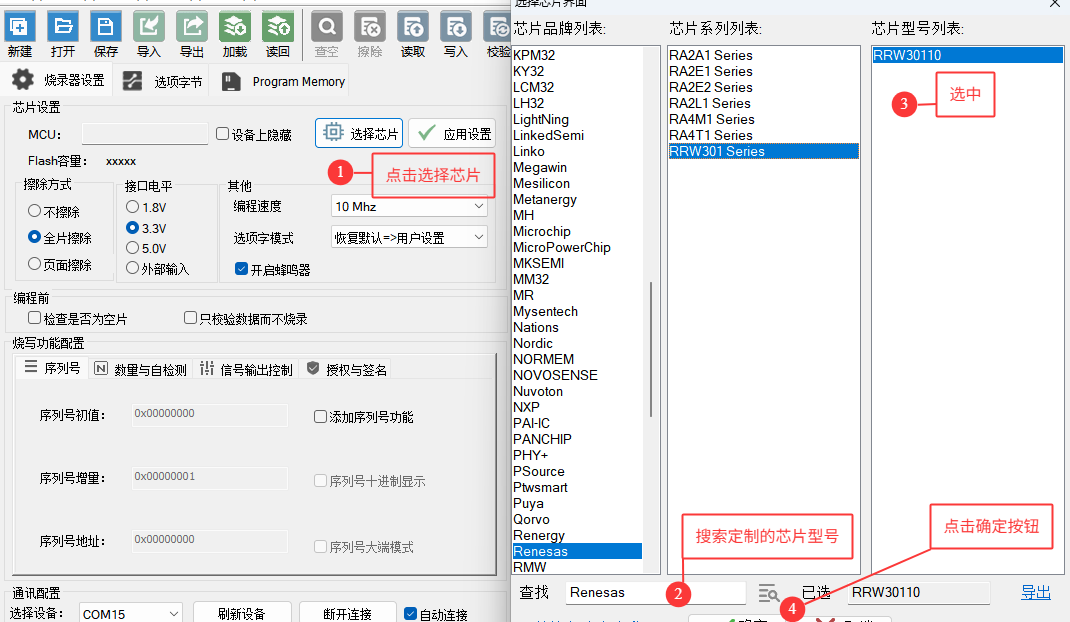

点击烧录器设置页面的选择芯片按钮，接着搜索需要烧录的瑞萨特定芯片型号，以RRW30110 为例，操作流程如图标注所示：

image-20260826104837623

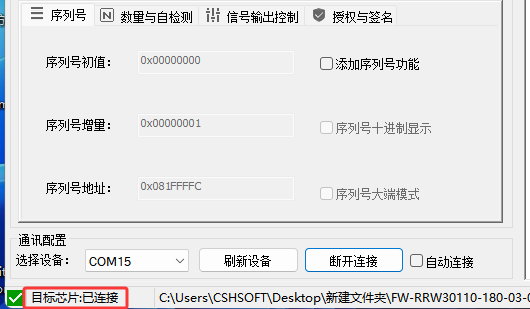

当目标芯片与编程器、PC 客户端软件成功建立通信后，在PC 软件的左下角将看到目标芯片已连接的提示，如下图所示：

image-20260826105049350

3.5：信号指示​

  • 信号转接板将 独立显示4通道 的操作结果，当操作成功时显示绿色，操作失败时，显示红色。
  • 编程器本体设备的状态显示逻辑为：只要有一个通道成功就会显示绿色（OK），所有通道失败时才会显示红色（NG），建议以通道状态灯为基准
  • 机台信号端口同烧录器本体状态是一致的，同样是一个通道成功时，OK 信号就会发出（输出高），只有当所有通道失败时，NG 信号信号输出（高），具体请参考2.1 功能参数 | PowerWriter文档中心。
  • 客户端软件日志以及状态：跟烧录器指示灯和机台状态一致，只要有一个通道成功就表示成功，所有失败才会显示失败。
警告

自动化编程机台由于没有4个独立的通道状态，建议每一台设备，只接一个通道，以便自动化机台可以对目标芯片进行分拣。

4.操作​

4.1：添加固件文件​

PowerWriter 客户端支持瑞萨专有的 in 固件格式，支持完整固件模式，和差分固件模式，并支持自动识别，操作流程如下所示：

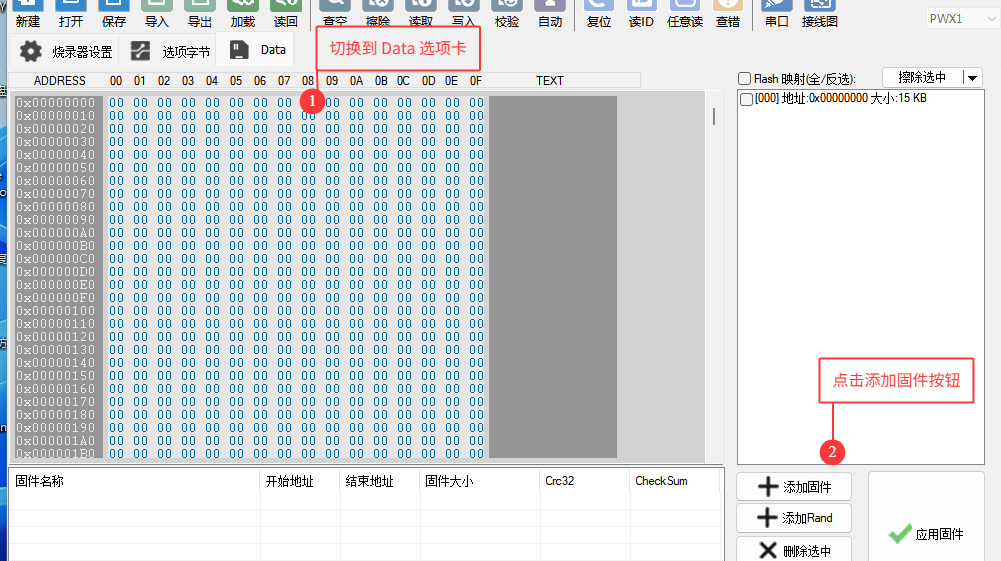

第一步：

image-20260826105520443

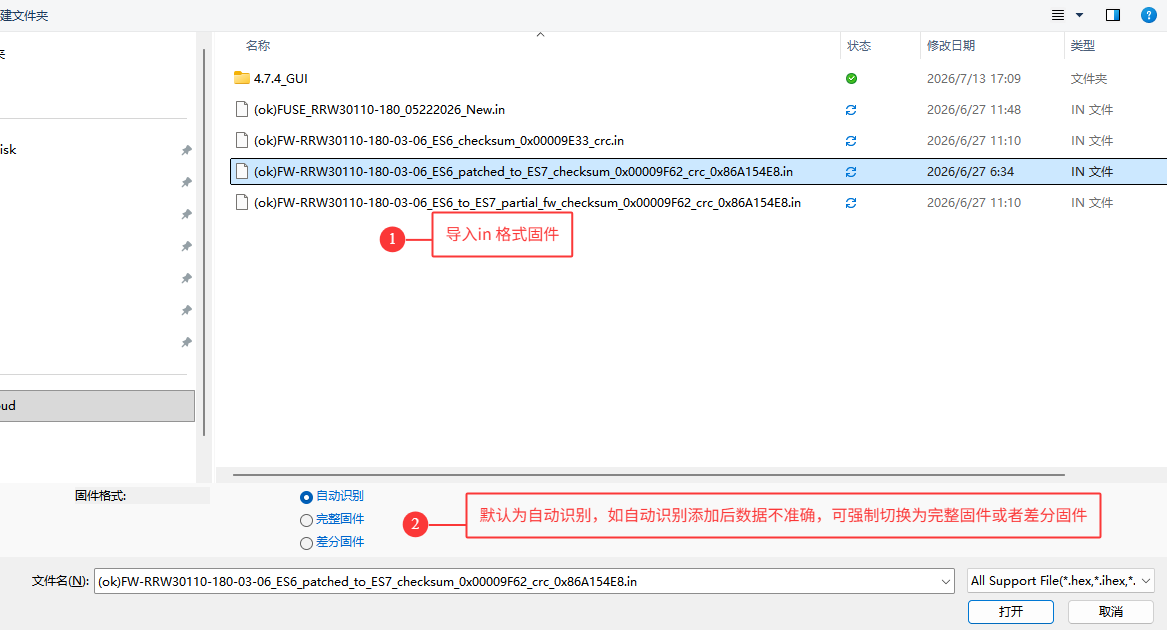

第二步：

image-20260826105753551

提示

配置字也通过文件的方式进行添加，可一次添加配置字和固件文件等多个待写入目标芯片(设备)的文件

4.2：在线编程​

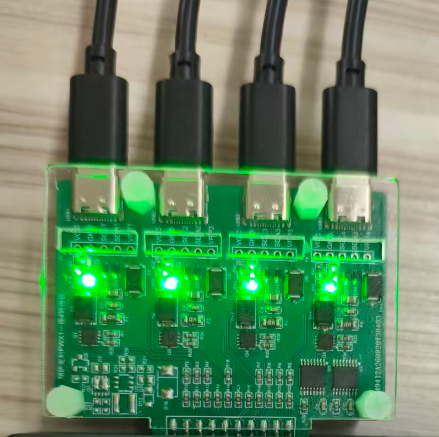

将目标芯片通过黑色Type C 建立连接后，点击工具栏的自动按钮，如下所示，将会自动进行4通道的在线编程，编程结束后将会显示四个通道的烧录状态，如下图所示：

image-20260826112822135

image-20260826112946142

4.3：脱机编程​

当添加好烧录文件之后，点击工具栏的加载按钮，将数据加载到设备中，可启用脱机编程能力，操作流程如下：

第1步：加载数据，点击加载按钮

image-20260826113203259

提示

如项目文件没有保存到磁盘，首次会弹出是否保存到磁盘的提示，建议保存项目文件到磁盘，以便后续可以重复打开工程文件，直接使用。

第2步：断开PC 软件和设备的连接，确保按钮状态如图

image-20260826113335986

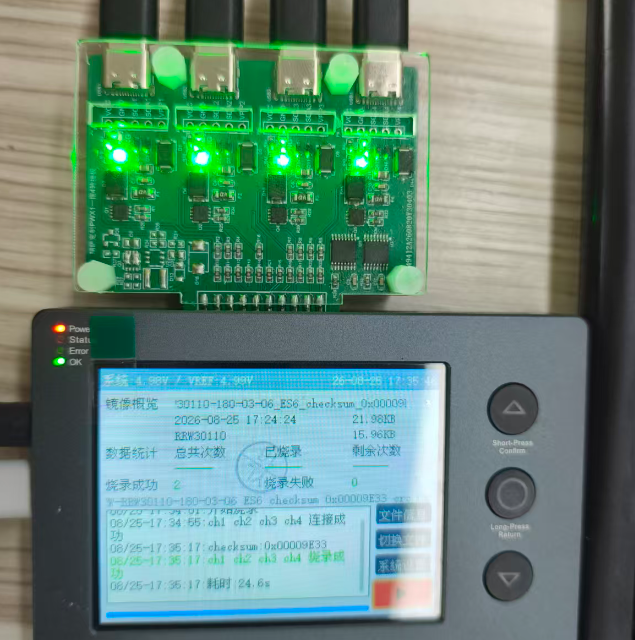

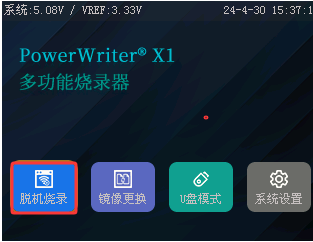

第3步：设备端切换到脱机烧录菜单，并点击启动确认按钮，将会启动脱机编程，如下所示

image-20260826113509237

image-20260826113657134

image-20260826114205187

5.扩展​

6.反馈与技术支持​

如有任何疑问，请反馈至邮箱：cs@icworkshop.com ，更多反馈渠道请参考产品说明书标注或查阅 发布信息 | PowerWriter文档中心 获取更多反馈渠道。
