3.4.8.1:N32G4xx系列UID读取

提示

受影响的芯片型号有： N32G401 系列 N32G430 系列 N32G432 系列 N32G435 系列

文档制作时，当前最新的 SDK 版本是： N32G401 系列：Nations.N32G401_Library.2.1.0 N32G430 系列：Nations.N32G430_Library.2.1.0 N32G432 系列：Nations.N32G43x_Library.2.3.0 N32G435 系列：Nations.N32G43x_Library.2.3.0

1.调整 UID 读取方法的原因

根据国民技术公开的最新 SDK 中，获取芯片 UID 的 API 读取 UID 的实现方法，及与原厂的沟通结果确认，目前供应的芯片， 受芯片版本的影响，芯片的 UID 可能存在不同的地址，因此，为保证”矩阵授权“等与芯片 UID 密切相关的功能正常运行，故作此调整。

2.读取方法细节

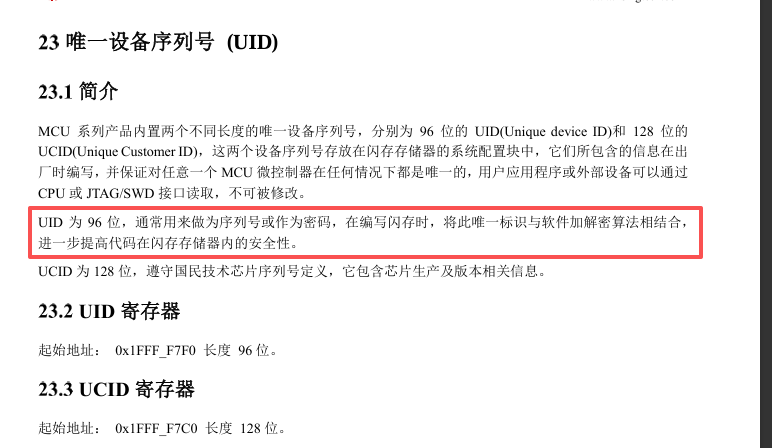

调整前的 UID 读取方法： 以上系列中所有的芯片，均从固定地址获取 UID 数据，该地址是：0x1FFF_F710，获取数据的大小是：12 字节

2.1具体芯片型号的处理细节

调整后的 UID 读取方法：

• N32G401 系列： 首先从地址 0x1FFF_F510 处读取数据，数据大小是 12 字节；若这 12 字节的数据全部是 0xFF，则认为地址 0x1FFF_F510 处的 UID 不存在， 烧录器会从地址 0x1FFF_F710 处读取数据，数据大小是 12 字节，之后无论该地址数据如何，都将认为是有效的 UID 数据，并在与 UID 相关的功能中使用。



• N32G430 系列： 读取方法同 N32G401 系列

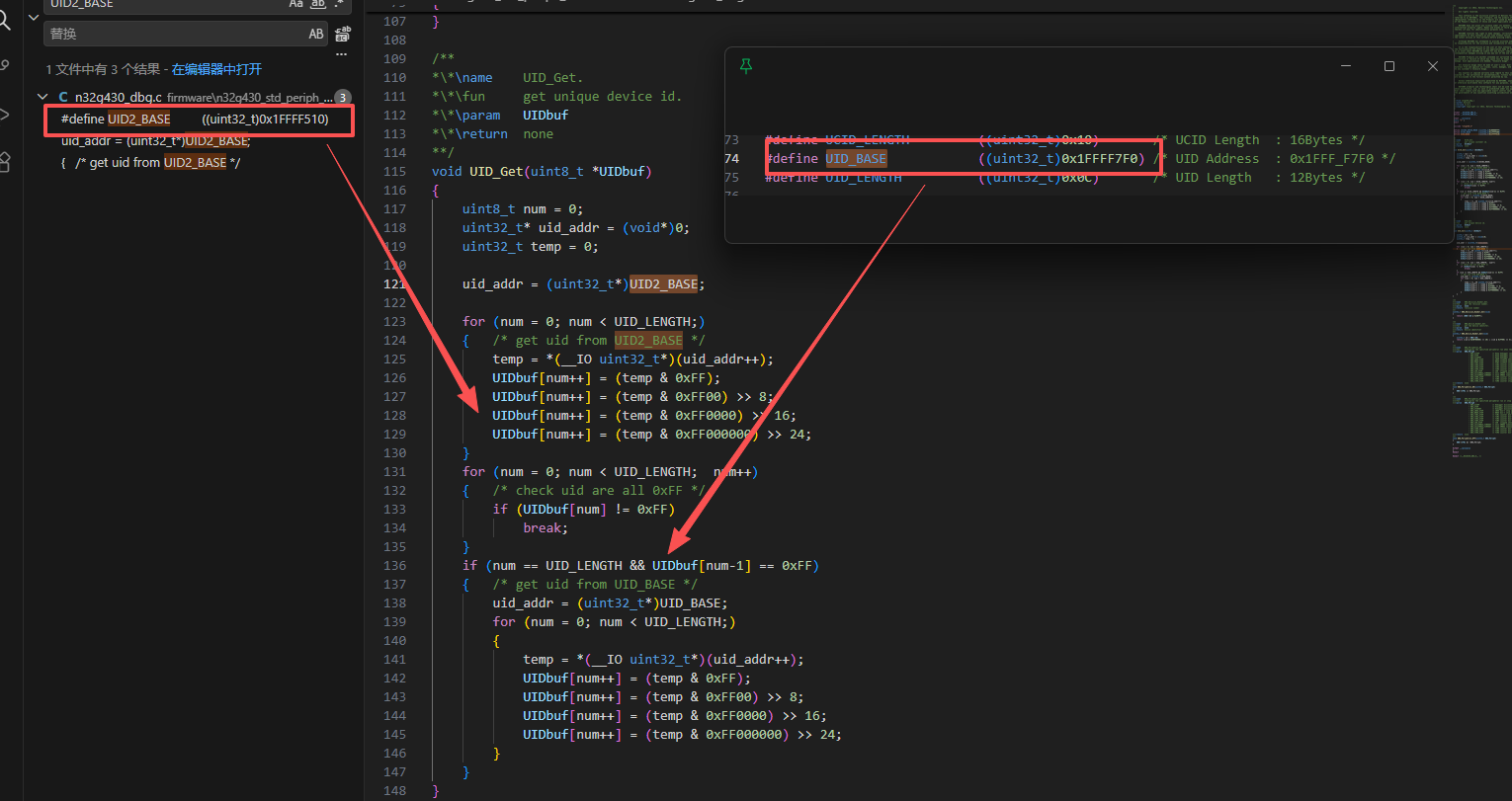

• N32G432 系列： 首先从地址 0x1FFF_F270 处读取数据，数据大小是 4 字节；若这 4 字节的数据全部是 0xFF，则认为地址 0x1FFF_F270 处的 UID 不存在。 烧录器会从地址 0x1FFF_F710 处读取数据，数据大小是 12 字节，之后无论该地址数据如何，都将认为是有效的 UID 数据，并在与 UID 相关的功能中使用；

  若从地址 0x1FFF_F270 处读取的数据（大小 4 字节），存在非 0xFF 的值，那么将认为该地址获取的数据是有效的，那么将会读取地址 0x1FFF_F270 处的数据，大小为 12 字节， 并会将此数据在与 UID 相关的功能中使用，此时将不再读取 0x1FFF_F710 处的数据。

• N32G435 系列： 读取方法同 N32G432 系列

警告

针对开发者在固件中获取 UID 的建议： 由上述，为保证开发者在使用烧录器与 UID 功能相关的功能时，例如”矩阵授权“等，强烈建议开发者将 SDK 更新至当前最新的版本，并使用 SDK 中提供的 UID 获取方法，来 获取 UID 数据；或根据烧录器调整后的 UID 读取方法，调整开发者固件中相关功能的实现。
