1.概述​

文档目的

说明 PW200、PW300、PWX1，是如何处理STM32U59x OEMKEY 的写入与RDP回退。

1.1官方文档信息摘要​

  1. OEM1KEY 与 OEM2KEY 不能设置为全0

  2. 写入0xFFFFFFFF清除OEMxLOCK

    • OEM1LOCK 在RDP level 0 时可以清除
    • OEM2LOCK 在RDP level 0或RDP level 0.5 时可以清除

  3. 当OEM1LOCK = 0时，无条件允许RDP level 1回退RDP level 0

  4. 当OEM2LOCK = 0时：

    1. 无条件允许RDP level 1回退RDP level 0.5
    2. 永久禁止RDP level 2回退RDP level 1

1.2OEM1 RDP lock mechanism​

  1. 什么情况可以修改OEM1KEY
    • RDP level 0
    • RDP level 0.5 或 RDP level 1，并且OEM1LOCK = 0
  2. 什么时候使用OEM1KEY
    • RDP level 1 回退 RDP level 0时，OEM1LOCK = 1

1.3OEM2 RDP lock mechanism​

  1. 什么情况可以修改OEM2KEY
    • RDP level 0 或 RDP level 0.5
    • RDP level 1，并且OEM2LOCK = 0
  2. 什么时候使用OEM2KEY
    • RDP level 1 回退 RDP 0.5时，OEM2KEY = 1
    • 授权RDP level 2 回退 RDP 1

1.4特殊选项字节修改规则（部分）​

  1. TZEN

    • 只能在RDP level 0设置
    • 只能在RDP level 1回退RDP level 0时清除

  2. UNLOCK

    • 只能在RDP level 1回退RDP level 0时设置为1（实际测试解锁后可以直接修改？）

2.烧录处理机制说明​

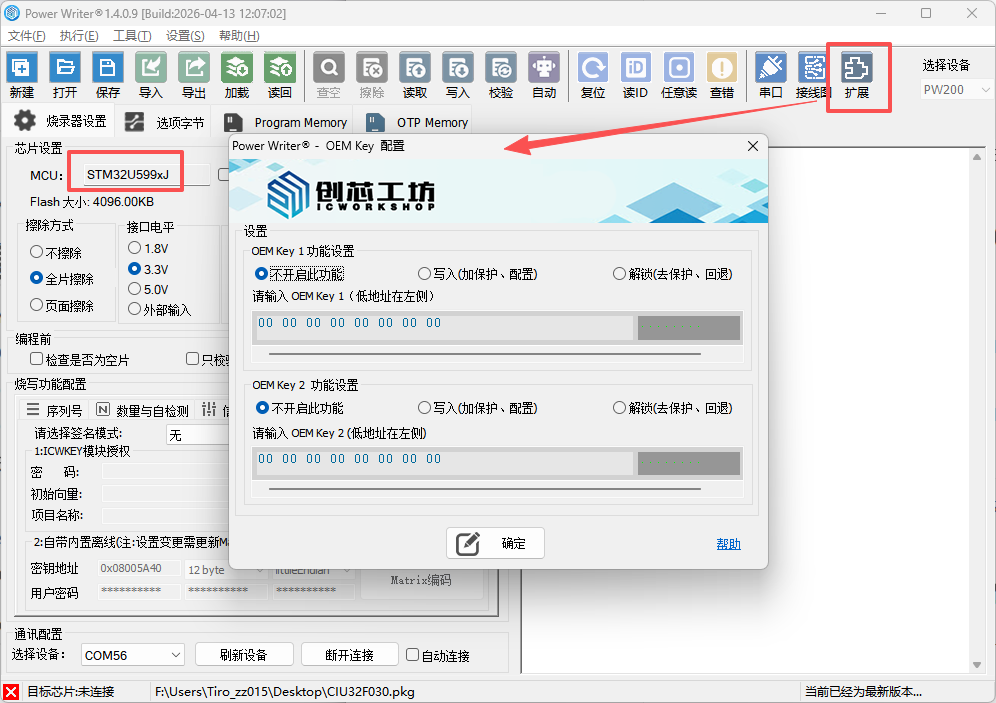

当在PowerWriter设备上，选择STM32U5,将可以看到如下的设备界面：

image-20260415154025342

2.1OEMKEY 写入（离线，在线）​

注：OEMKEY的写入与写选项字绑定，因此【选项字模式】设置为【无操作=>无操作】时，OEMKEY不会写入。

  • 写入条件

    写入选项字节前，获取插件数据，根据插件配置确定是否写入OEMKEY，与写入的选项字节值无关。

    当扩展中的OEM Key 功能设置 设置为【写入（加保护、配置）】对应的OEMKEY写入寄存器。需要注意，OEMKEY 只能在芯片当前处于RDP Level 0时写入，RDP Level 不满足条件时，返回错误。

2.2RDP Level 回退（在线）​

注：

  • 解锁流程根据扩展配置执行，若未正确配置，会导致回退失败。

2.2.1OEM2KEY 解锁，回退​

  • 处理机制

当芯片处于RDP level 2 时，无法连接调试，可以读取IDCODE。

利用上述限制，写入选项字节前读取RDP，最大连续读取3次。若3次都失败，检查是否已经读取到IDCODE，若已经读取到IDCODE，若当前写入的RDP为Level 1（0xDC或0xFF）或Level0（0xAA），执行回退流程。

  • RDP level 2回退RDP level 1

将扩展中的OEM key 2功能设置为 【解锁(去保护、回退)】， 并输入正确的OEM key 2。最后，将选项字节的RDP设置为Level 1（0xDC 或 0xFF）或Level 0（0xAA），回到选项字节页面点击【写入】。

2.2.2OEM1KEY 解锁，回退​

  • 处理机制

    结合芯片当前的RDP值与设置的目标值决定是否执行回退流程，若回退需要密码解锁，密码从扩展中获取，若未正确配置扩展，返回错误。

  • RDP level 1回退RDP level 0

    将扩展中的OEM key 1功能设置为【解锁(去保护、回退)】，并输入正确的OEM key 1，回到选项字节页面点击【写入】。

2.2.3RDP level 2 回退 RDP level 0​

  • 处理机制

    烧录器支持RDP level 2回退到RDP level 0，实际是自动执行了两次RDP回退（RDP2->RDP1->RDP0）。

  • 扩展配置

    将扩展中的OEM key 1功能设置为【解锁(去保护、回退)】，并输入正确的OEM key 1。OEM key 2功能设置为 【解锁(去保护、回退)】， 并输入正确的OEM key 2，回到选项字节页面点击【写入】。

2.3RDP Level 回退（离线）​

注：

  • 解锁流程根据扩展配置执行，若未正确配置，会导致回退失败。

2.3.1OEM2KEY 解锁，回退​

当芯片处于RDP level 2 时，无法连接调试。

  • 处理机制

    离线模式下，按下烧录按键后，烧录器多次访问失败将会执行回退流程。

  • RDP level 2回退RDP level 1

    将扩展中的OEM key 2功能设置为 【解锁(去保护、回退)】， 并输入正确的OEM key 2。最后，将选项字节的RDP设置为Level 1（0xDC 或 0xFF）或Level 0（0xAA），加载离线档案到烧录器，按键启动离线烧录。

2.3.2OEM1KEY 解锁，回退​

  • 处理机制

    结合芯片当前的RDP值与设置的目标值决定是否执行回退流程，若回退需要密码解锁，密码从扩展中获取，若未正确配置扩展，返回错误。

  • RDP level 1回退RDP level 0

    将扩展中的OEM key 1功能设置为【解锁(去保护、回退)】，并输入正确的OEM key 1，加载离线档案到烧录器，按键启动离线烧录。

2.3.3RDP level 2 回退 RDP level 0​

  • 处理机制

    烧录器支持RDP level 2回退到RDP level 0，实际是自动执行了两次RDP回退（RDP2->RDP1->RDP0）。

  • 扩展配置

    将扩展中的OEM key 1功能设置为【解锁(去保护、回退)】，并输入正确的OEM key 1。OEM key 2功能设置为 【解锁(去保护、回退)】， 并输入正确的OEM key 2，加载离线档案到烧录器，按键启动离线烧录。

3.PW200 PW300 PWX1 支持的操作

烧录器不支持任意RDP等级的切换。

  • TZEN = 0

    image-20251208110521816

    注：RDP Level 2 回退 RDP Level 0，需要正确配置 OEM1KEY 与 OEM2KEY，并选择【解锁(去保护、回退)】。

  • TZEN = 1

    image-20251208174100361

    注：

    1. RDP Level 2 回退 RDP Level 0，需要正确配置 OEM1KEY 与 OEM2KEY，并选择【解锁(去保护、回退)】。
    2. TZEN = 1 并且 RDP level != 0，调试权限受阻，大概率无法正常连接芯片，请尝试从system bootloader启动后再尝试连接，即便连接上，SECBOOTADDR 与 SECWMx 等安全相关的选项字节依旧可能读到错误的值 。
警告
  • 将芯片的NRST引脚连接到烧录器的RST引脚。
  • 非正常流程使用可能导致未知问题。
