3.4.1.4：STM32C5 OEMKEY安全设置

1.官方文档信息摘要​

  1. 对没有设置过OEMKEY的芯片，将其RDP等级提升到RPD Leve2 with boundary scan 或 RDP Leve 2无法回退到RDP Level 0。

  2. OEMKEY不能设置为全00或全FF。

  3. OEMKEY一旦写入，无法被清除，只能进行修改。

2.烧录处理机制说明​

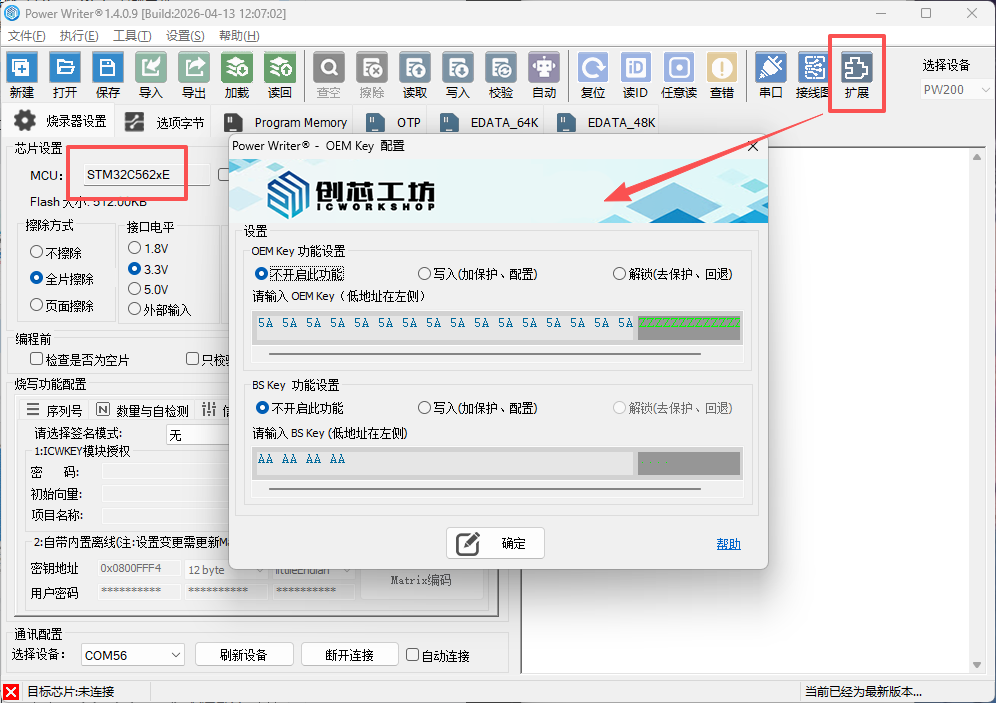

当在PowerWriter设备上，选择STM32C5,将可以看到如下的设备界面：

image-20260415143458161

2.1OEMKEY 写入（离线，在线）​

  • 写入条件

    • OEMKEY的写入与写选项字绑定，因此【选项字模式】设置为【无操作=>无操作】时，OEMKEY不会写入。

    • 写入选项字节前，烧录器根据待写入的 RDP LEVEL决定是否写入OEMKEY，待写入的RDP LEVEL不是RDP Level 0 (0xED)时, 写入OEMKEY。

    • 上述条件全部满足，才会执行写入OEMKEY的流程。

  • OEMKEY 数据获取

    当待写入的RDP LEVEL满足上述条件时，烧录器从扩展中获取OEMKEY数据，写入OEMKEYR寄存器。

此外，如果满足上述OEMKEY写入条件，但是扩展中的【OEM key 功能设置】不是【写入(加保护、配置)】，烧录器将会使用0x5A5A5A5A，0x5A5A5A5A，0x5A5A5A5A，0x5A5A5A5A作为默认OEMKEY 写入OEMKEYR寄存器（如果你需要提升RDP等级，但是不想设置密码，请留意这一点！）。

2.2BSKEY 写入（离线，在线）​

  • 写入条件

    • BSKEY的写入与写选项字绑定，因此【选项字模式】设置为【无操作=>无操作】时，BSKEY不会写入。但BSKEY的写入不受RDP LEVEL约束。

    • 当扩展中【BS key功能设置】是【写入(加保护、配置)】时，烧录器获取BS key 数据写入BSKEYR寄存器。

注： 依据ST官方说明，BSkey具有默认值0xAAAAAAAA。因此当扩展中【BS key功能设置】不是【写入(加保护、配置)】时，烧录器不操作BSKEYR寄存器。

2.3RDP Level 回退（离线）​

当 RDP level 非0时，无法通过AP1访问调试。

离线模式下，按下烧录按键后，烧录器多次访问失败将会执行RDP Level回退流程。此时，如果扩展中【OEM key 功能设置】是【解锁(去保护、回退)】，烧录器使用扩展内的OEMKEY执行回退，否则烧录器将使用0x5A5A5A5A，0x5A5A5A5A，0x5A5A5A5A，0x5A5A5A5A执行回退。

2.4RDP Level 回退（在线）​

当 RDP level 非0时，无法通过AP1访问调试。

  • 回退条件

    当待写入的RDP LEVEL为RDP Level 0 (0xED)时，执行RDP Level 回退。

在线模式，满足上述回退条件时，如果扩展中【OEM key 功能设置】是【解锁(去保护、回退)】，烧录器将会使用扩展内的OEMKEY执行回退，否则烧录器将使用0x5A5A5A5A，0x5A5A5A5A，0x5A5A5A5A，0x5A5A5A5A执行回退。

警告

  • 由于回退需要控制芯片RST引脚，因此，使用回退功能时需要将烧录器NRST与芯片RST引脚连接。

  • 烧录器暂不支持RDP Level 2 with boundary scan 到 RDP Level 2的过渡操作。

  • 离线模式下，当扩展配置为解锁并且选项字模式为 x=>用户设置，若选项字节RDP LEVEL 设置为非 RDP level 0时，芯片将在解锁后，被写入默认OEMKEY值，再次被保护。解锁时，推荐将选项字节恢复为默认。
