3.4.4.3：OEM KEY

1：介绍

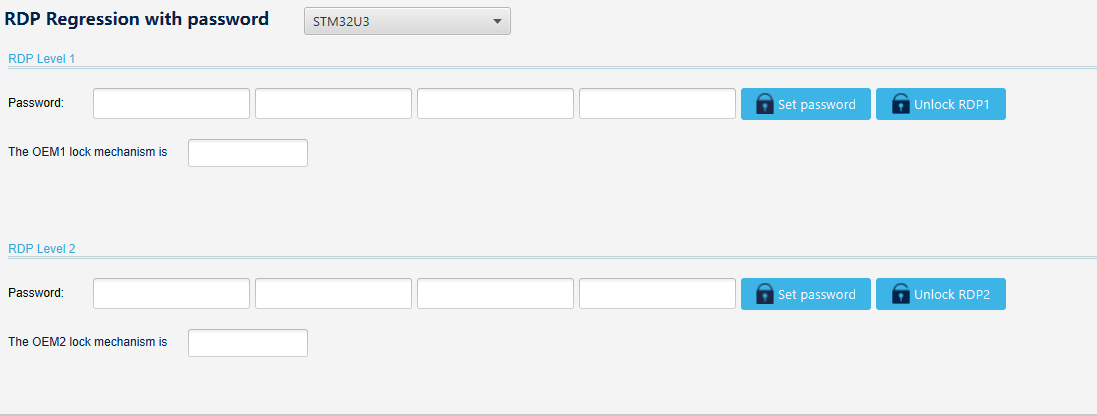

部分芯片支持写入密码的方式来进行芯片的读保护 RDP 的设置，并且支持Level 2 的 RDP 的回退，这是对传统读保护功能的升级，以STM32U3 和 STM32C5 芯片为例，就存在有关于 RDP 密码的设置，如下：

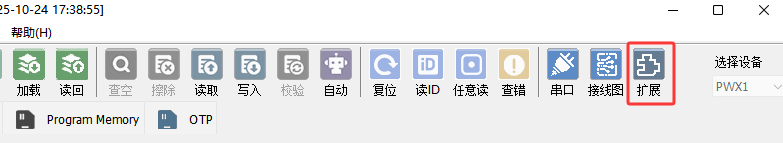

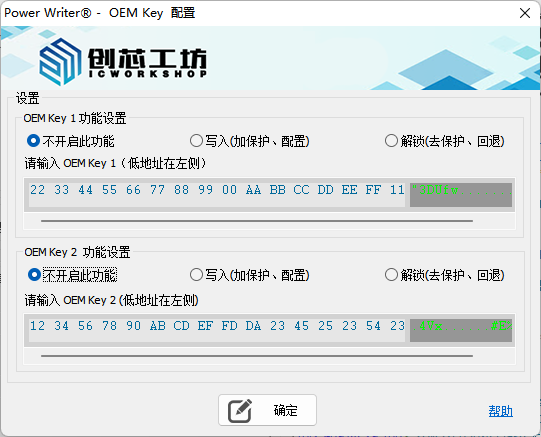

当在PowerWriter 设备上，选择STM32U3 和 STM32C5 系列芯片时，将可以看到如下的设置界面：

此界面的功能，提供了OEM key 的写入功能，或者是通过写入OEM key 来对目标芯片进行解锁，去除读保护等。

警告

OEM KEY 的设置和去除，只支持脱机生产模式，不支持在线模式去除，PowerWriter 客户端只提供参数设置，未直接提供写入OEM Key 的操作接口。

提示

除了STM32U3 、STM32C5 芯片之外，部分其他型号的芯片，也可能存在类似的操作功能，以具体芯片为准。

2：设置

2.1：不开启此功能

当选择不开启此功能时，表示不使用此配置项，依赖的相关设置均将采用芯片的默认值。

2.2：写入

当选择写入模式时，表示从低级别的RDP 模式，向高级别的RDP 防护级别进行配置，比如从RDP 0 更改为 RDP 2 ，并设置RDP 的认证密码，以便后续可以通过密码认证，来对目标芯片RDP 进行降级回退。

2.3：解锁

当选择解锁模式时，powerwriter 将通过用户配置的密码，对目标芯片进行RDP 的降级认证，如果验证通过，目标芯片可从RDP 2 降级打破 RDP 0, 去除芯片的保护。

2.4：密码设置

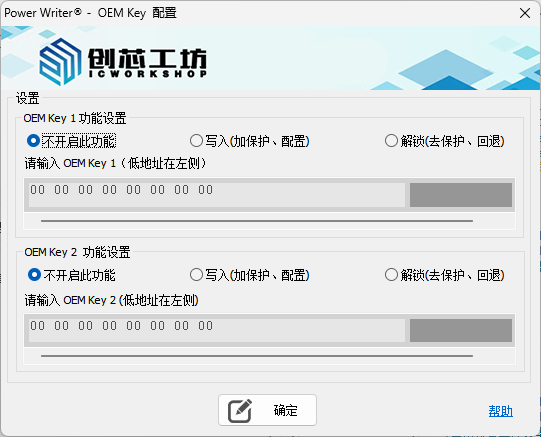

密码设置为 16进制编辑框，默认值为 0x00，可以通过直接编辑的方式对密码进行编辑，需要特别注意的是，左侧是低地址，右侧是高地址。
