4.1.4.2 选项字节

选项字节标签页提供完整的目标芯片选项字节管理功能，包含选项字节的编辑，导入导出，读取，写入等几乎所有的操作，接下来内容将详细描述选项字节页面的使用方法。

提示

PowerWriter 提供适配芯片的完全选项字，且不同的芯片选项字节不一致，使用频率最高的选项字为，读保护设置，名称一般为RDP、Protection、SPC 等类似的名称（可仔细查看选项字节的值设置来进一步进行分辨、如依然不确定如何设置，请参考芯片用户手册选项字节描述）

4.1.4.2.1 编辑

选项字节的编辑提供三种操作模式：通过下拉列表选择对应的选项字节，双击选项字节的分隔栏标题、点击选项字节按钮等三种方式快速修改选项字节。

4.1.4.2.2 导入与导出

切换到选项字节页面后，点击工具栏的导出和导入按钮可导出和导入选项字节、此外点击保存按钮和加载文件按钮也可以导出选项字节到磁盘，以及从磁盘加载选项字节文件。

4.1.4.2.3 恢复默认值和修改默认值

通过点击恢复默认按钮可将用户选项字节恢复为出厂默认值，点击保存按钮下拉选择将当前选项字节设为默认选项字可修改默认选项字节。

提示

将当前选项字节设置为默认选项字节时，只在当下时刻是有用的，后续加载该pkg项目时，需要根据需求重新设置默认的选项字节

4.1.4.2.4 读写

选项字节的读取方法参考 选项字节读取、选项字节的写入方法参考 选项字节写入。

4.1.4.2.5 选项字节自动变化?

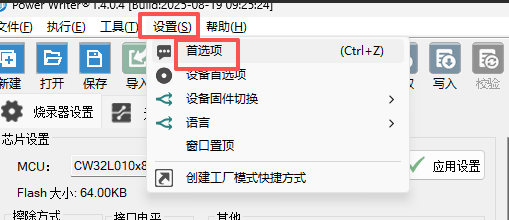

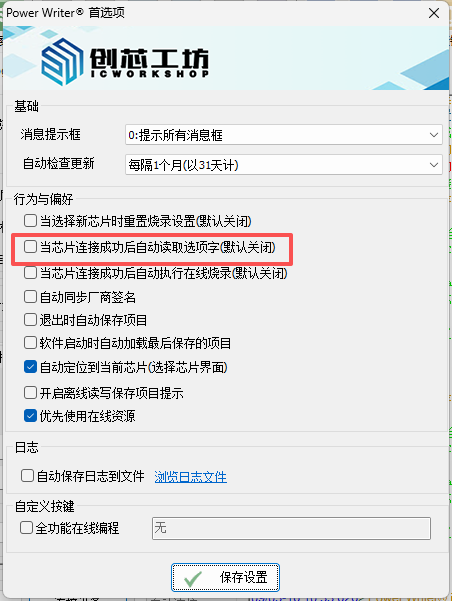

极少数芯片的在线功能，依赖目标芯片的实时状态，所以默认会在芯片连接时，自动读取芯片的选项字节到客户端中，如果在批量在线自动编程中，需要更新用户自定义的选项字，可以在设置中将自动同步选项字的功能关闭，见如下所示：

4.1.4.2.6 读写异常

在对目标芯片进行选项字节(Option Byte，简称OB)进行读写的过程中，可能出现如下的读写错误，如下图所示：

可能的原因

• 实际的芯片和目标芯片不一致：每一型号都有可能有不同的内存 layout 结构 (memory map)，如按照错误的方式读写，可能导致未定义的行为。而导致错误发生，请确保芯片为当前所选择的芯片。
• 接线不稳定：更换线材、‘重新插拔后重试。
• 其他原因：请向我们技术支持反馈。
