5.8：动态固件校验信息

1. 介绍

1.1：工作流程

1. 在固件中集成信息块生成代码，将校验数据写入到SRAM 中。
2. 利用PowerWriter 烧录器烧录目标固件到芯片。
3. PowerWriter 自动搜索读取SRAM 中的由MCU 固件自主生成和验证的固件块信息。

1.2：应用场景

• 校验芯片数据时，不通过读取数据或者校验功能，去校验芯片烧录的数据是否完整。
• 简化数据校验流程，无需读取全部Flash 数据，只需读取校验块信息。
• 由MCU 自主运算生成动态的校验信息，而非静态校验，当Flash 固件被异常修改时，快速定位。
• 其他未列举的其他的场景。

1.3：限制

• 需要确保目标芯片 SRAM 可读，部分芯片在 RDP1 开启的情况下可以读取SRAM，但并非全部。
• 工程中需要集成 信息块生成代码, 并使用PowerWriter 烧录目标固件到芯片。

2 代码集成

2.1 示例源码

powerwriter_auto_flash_region_hash_utils.zip，代码中最关键的结构定义，请仔细查看注释说明：

/* PowerWriter 将通过此标记搜索数据 */
#define powerwriter_flash_magic     "powerwriter_flash_region_chunks"

/* 固件块信息数量，默认为1，可以改为其他值 */
#define powerwriter_region_count    (1)

/* 单区段固件的标准armcc 编译器导出符号 */
extern const uint32_t Load$$LR$$LR_IROM1$$Base;
extern const uint32_t Load$$LR$$LR_IROM1$$Length;
extern const uint32_t Load$$LR$$LR_IROM1$$Limit;

/* flash section info item struct */
#pragma pack(push, 1)
typedef struct flash_section_info_item_t {
  uint32_t start;   /* 固件起始地址 */
  uint32_t end;     /* 固件结束地址 */
  uint32_t size;    /* 固件大小 */
  uint32_t crc32;   /* 固件crc32 */
  uint32_t checksum;/* 固件checksum */
} flash_section_info_item_t;

/* flash section info struct */
typedef struct flash_section_info_t {
  char m_flash_hash_magic[32];  /* powerwriter_flash_magic */
  uint8_t m_flash_hash_count;   /* 固件中块信息的数量 */
  flash_section_info_item_t m_flash_hash_info[powerwriter_region_count];    /* 信息块存储 */
} flash_section_info_t;
#pragma pack(pop)

提示

当前只提供了MDK 单区段固件(一个hex 文件中只包含一个分段)的自动集成源码，多分段固件项目或者 GCC、IAR 编译器实现流程类似，请根据上述结构和示例工程填充校验数据结构。

2.2 示例工程以及步骤

powerwriter_auto_flash_region_hash_mdk.zip，快速集成步骤：

• 添加 powerwriter_auto_hash.c 和 powerwriter_auto_hash.h 到目标工程中。
• 在main 函数开头的位置，添加 fw_section_info_initial 信息块生成以及填充函数。

#include "powerwriter_auto_hash.h"
/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
  fw_section_info_initial();

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

警告

fw_section_info_initial 函数要尽可能靠前，powerwriter 读取信息块前，将复位目标芯片并让目标芯片运行，以便让芯片可以尽快计算出结果存储到内存中便于PowerWriter 进行搜索。

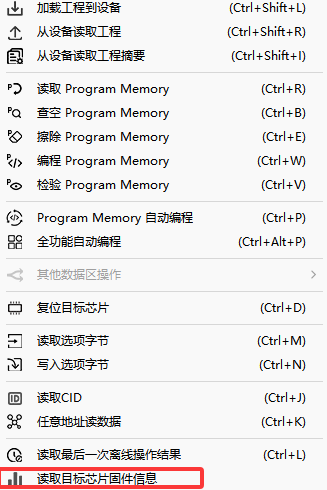

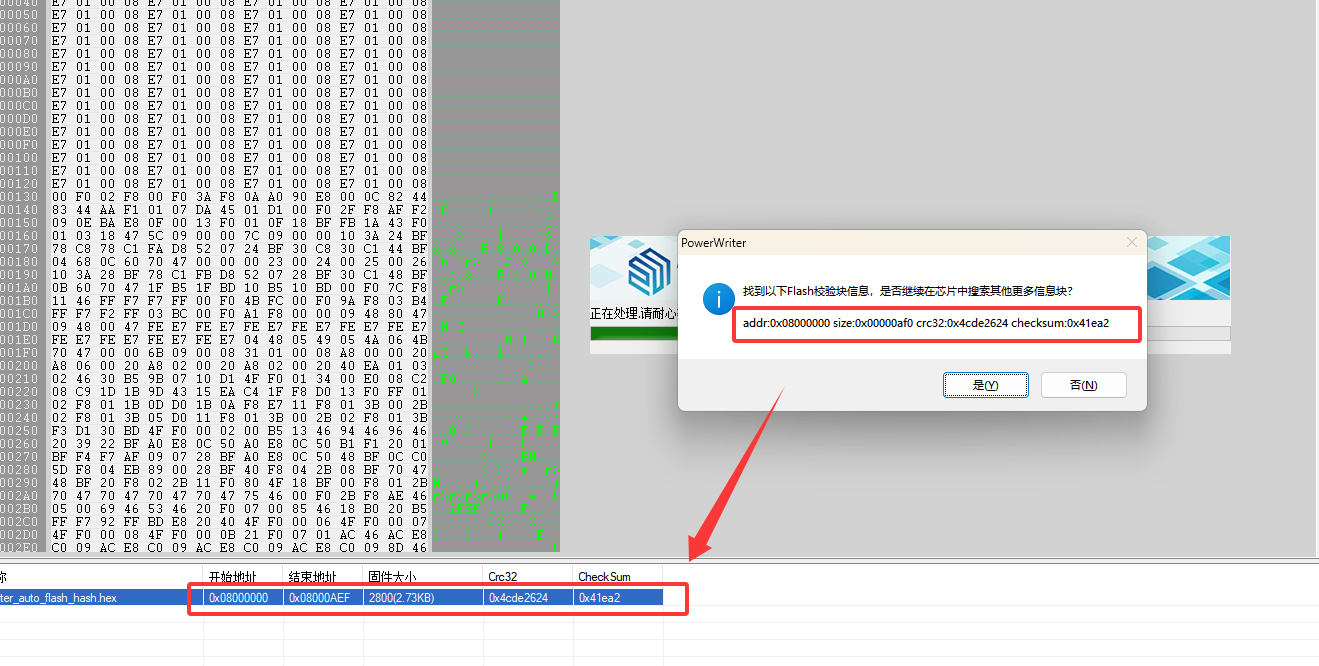

3：实际操作演示
