5.1 Flash-IC 烧录座

提示

除了提供标准的烧录座之外，可在 PowerWriter Flash Socket bom 页面下载烧录做的参考设计，根据自己需求，机台进行调整，如需定制需求，请联系反馈至 cs@icworkshop.com。

PowerWriter X1 设备，支持 SPI Nor Flash / SPI NAND / I2C EEPROM / Microwire EEPROM Flash 芯片的，由于FLASH 烧录座相对较为统一、同时通用性较好，为了提高编程的稳定性，PWX1 设备可选配标准的Flash 烧录座，当前汇总的烧录座列表参考如下：

  • DIP8
  • SOP8-150：
    • SOP8-150 : (引脚间距: 1.27mm) / (芯片宽度: 3.8mm/150mil)
    • SOIC8-150 : (引脚间距: 1.27mm) / (芯片宽度: 3.8mm/150mil)
  • SOP8-200
    • SOP8-200 : (引脚间距:: 1.27mm) / (芯片宽度: 5.2mm/200mil)
    • SOIC8-200 : (引脚间距:: 1.27mm) / (芯片宽度: 5.2mm/208mil)
    • SOP8-208 : (引脚间距:: 1.27mm) / (芯片宽度: 5.2mm/208mil)
    • SOIC8-208 : (引脚间距:: 1.27mm) / (芯片宽度: 5.2mm/200mil)
  • TSSOP8-170
    • TSSOP8-173 : (引脚间距: 0.65mm) / (芯片宽度: 4.4mm)
  • MSOP8
    • MSOP8 : (引脚间距: 0.65mm) / (芯片宽度: 3mm)
  • UDFN8-3×2
    • USON8 : (引脚间距: 0.5mm) / (芯片宽 x 高 (不含引脚): 3x2mm)
    • UDFN8 : (引脚间距: 0.5mm) / (芯片宽 x 高 (不含引脚): 3x2mm)
    • DFN8 : (引脚间距: 0.5mm) / (芯片宽 x 高 (不含引脚): 3x2mm)
    • QFN8 : (引脚间距: 0.5mm) / (芯片宽 x 高 (不含引脚): 3x2mm)
  • SOT23-6
    • SOT23-5 : (引脚间距: 0.95mm)
    • SOT23-6 : (引脚间距: 0.95mm)
  • WSON8-8×6
    • WSON8 : (引脚间距: 1.27mm) / (芯片宽 x 高 (不含引脚): 8x6mm)
    • QFN8 : (引脚间距: 1.27mm) / (芯片宽 x 高 (不含引脚): 8x6mm)
  • WSON8-6×5A
    • WSON8 : (引脚间距: 1.27mm) / (芯片宽 x 高 (不含引脚): 6x5mm)
    • QFN8 : (引脚间距: 1.27mm) / (芯片宽 x 高 (不含引脚): 6x5mm)
    • USON8 : (引脚间距: 1.27mm) / (芯片宽 x 高 (不含引脚): 6x5mm)
  • 其他待更新

5.1.1 选用建议​

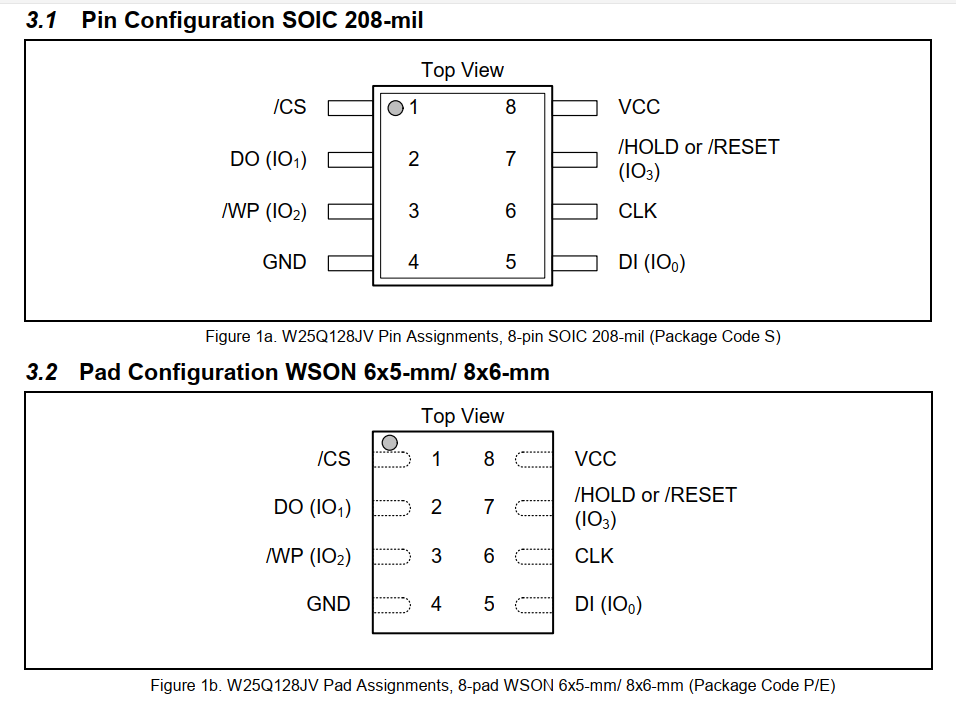

Flash 烧录座为PWX1 量身定制，在进行烧录座的选用时，只需根据芯片的封装选用烧录座即可，比如以下某款Flash 芯片的手册 Package type 中标明了芯片的的封装类型，名称分别叫做 SOIC 208-mil 和 WSON ，当选用 SOIC 封装的Flash 时，则可选用 SOP8-200的烧录座进行烧录，当芯片为 WSON 6x5 时，可以选用的烧录座为：WSON8-6×5A，依次类推。

image-20250320174746846

5.1.2 用法​

5.1.2.1：烧录座配置​

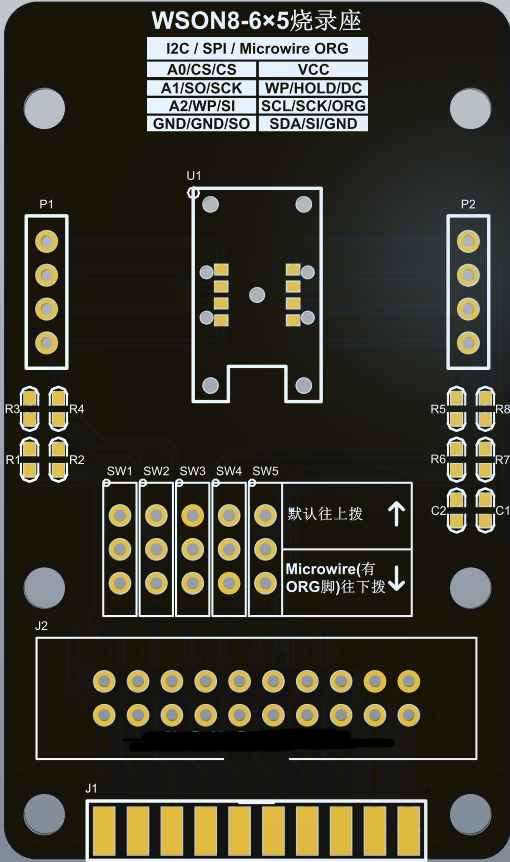

PWX1 的flash 烧录座，将同封装的多种Flash 进行合并，兼容到一个烧录座之上，由于不同的芯片引脚可能存在差异，所以，烧录座上，预留了三挡拨码开关，如下所示，并在烧录座上进行了切换方向的标注，如下所示：

image-20250320184930252

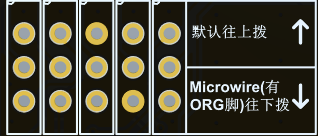

以WSON8-6x5 的封装为例，默认拨码开关全部朝上拨，当使用 Microwire 的 EEPROM （有ORG 引脚）时，拨码开关全部往下方向，即可实现所有 WSON8 封装的Flash 芯片烧录。

image-20250320184943772

5.1.2.1：和设备直连​

Flash 烧录座可和烧录器直连。

提示

只有在烧录Flash 芯片时，才能进行对插，避免IO 信号不一致，损坏烧录器的 信号IO。

5.1.2.2：使用延长线连接​

使用 标准 20-PIN JTAG 连接线连接设备和烧录座，进行延长。

5.1.3：Flash 芯片 ISP 转接座​

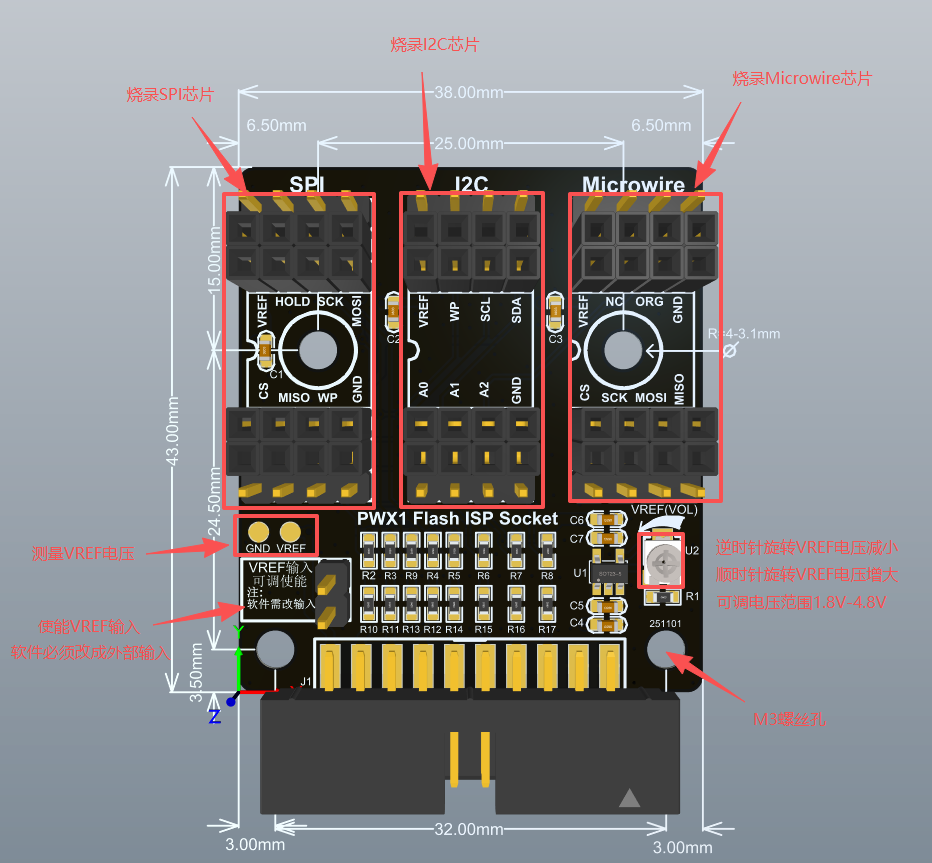

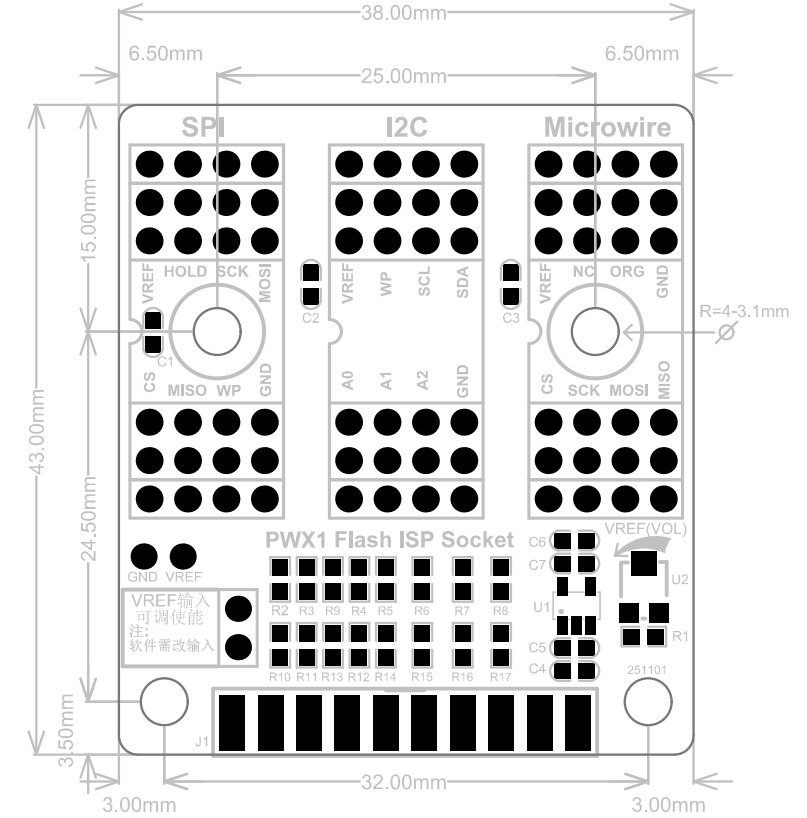

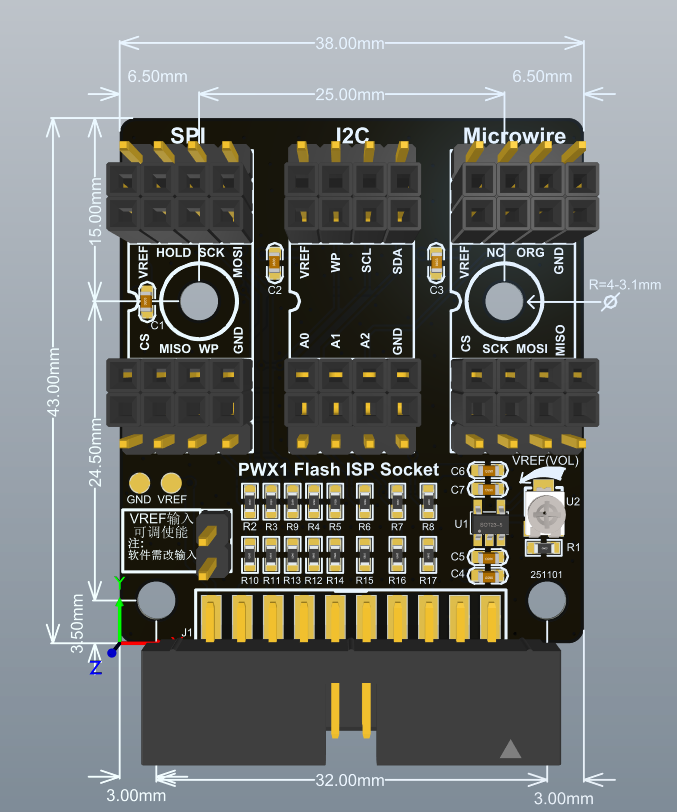

5.1.3.1：转接板尺寸​

image-20251107101152968

image-20251107105026411

5.1.3.2：使用方法​

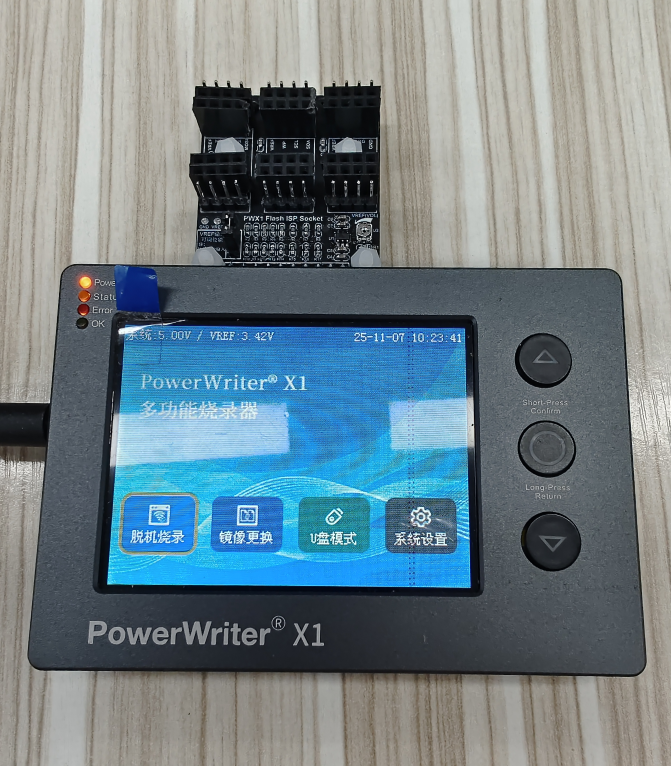

PWX1和flash ISP烧录座连接方法如下所示

警告

跳帽默认不接，如果希望VREF改成输入时才可接上跳帽。详细请看 5.1.3.3 章节用法。

image-20251107102507031

注意烧录座1脚位置，丝印有月牙的位置代表1号引脚。

image-20251107105826765

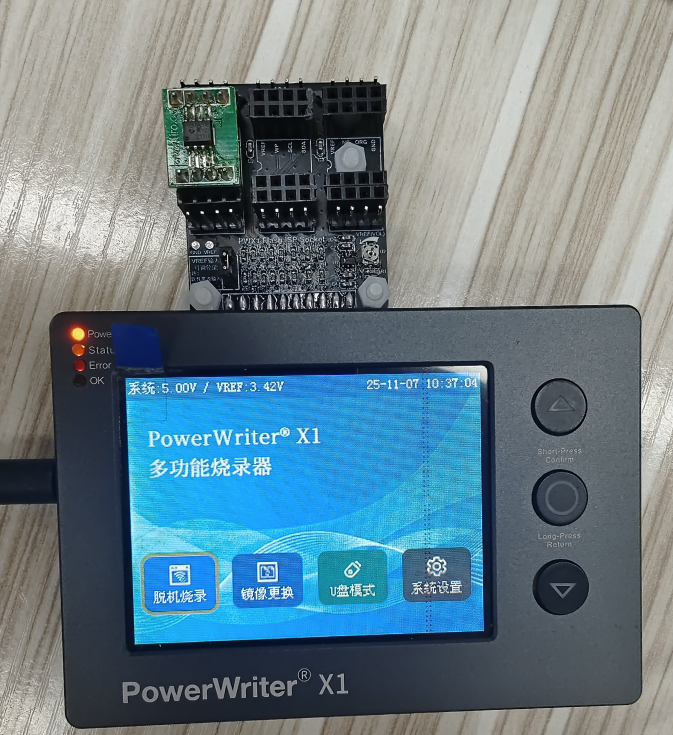

排母接口适用于转接板烧录，将flash板子插入到排母处即可烧录，如下图：

image-20251107103957309

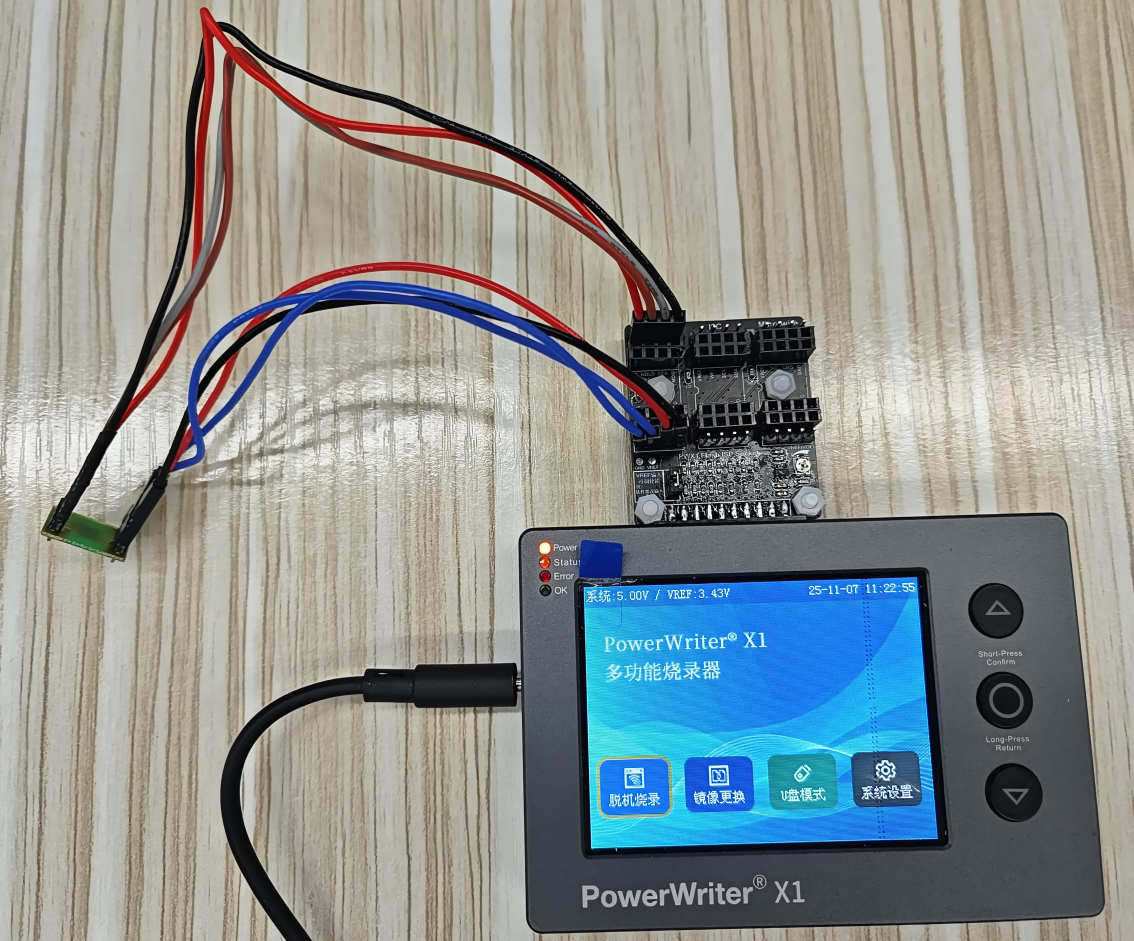

排针接口适合通过杜邦线飞线烧目标芯片烧录，如下图：

image-20251107112323605

5.1.3.3：跳线帽功能​

方式1：首先通过powerwriter上位机，将VREF改成外部输入，设备选择跟随镜像：

image-20251107162612138

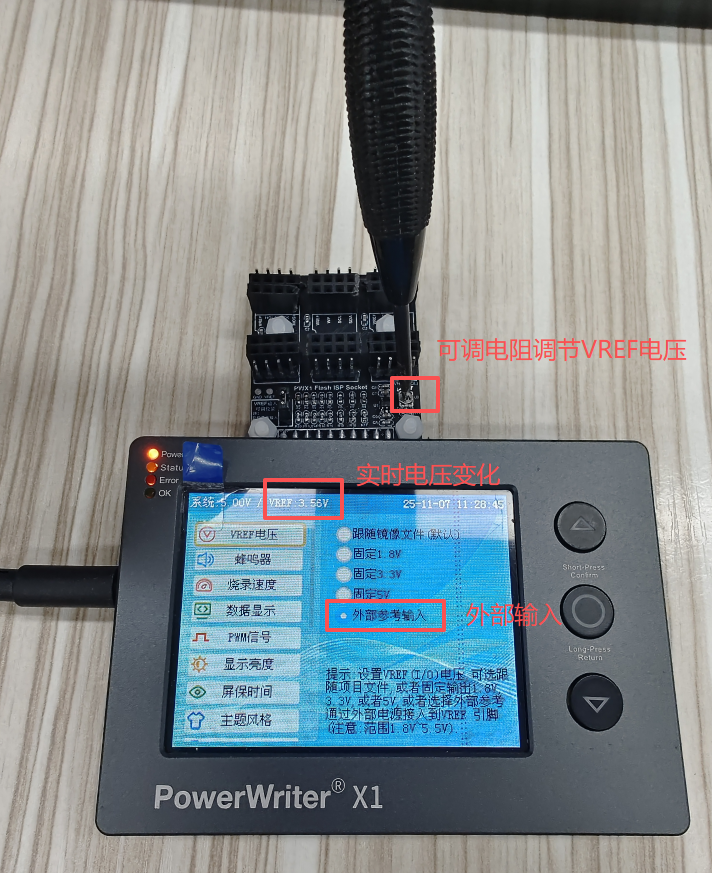

方式2：通过系统设置，将VREF电压固定为外部输入参考，如下图所示：

image-20251107113013997

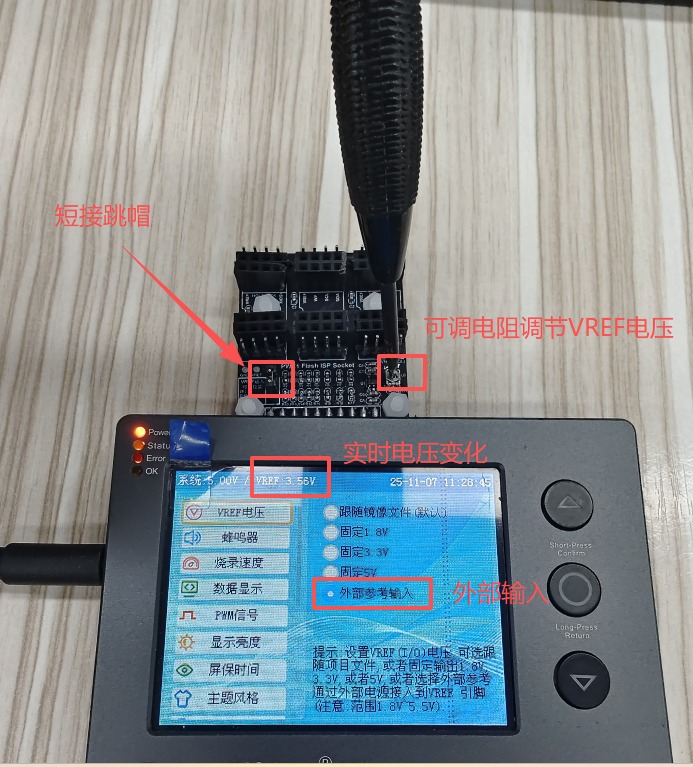

然后短接跳帽，通过螺丝刀旋转可调电阻即可实现VREF编程电压的连续可调，可调范围1.3V-4.8V。旋转过程，界面会实时显示VREF电压。

请访问 https://www.powerwriter.com/index/index/chip_search.html 根据芯片查询烧录座信息。
