5.4 扫码枪

警告

由于设备接口限制，当前功能仅限于带USB HOST 的设备（如 PWX1 设备），目前支持的扫码枪为 USB HID Keyboard 协议扫码枪。

备注

如当前标准功能无法满足特定的需求，请联系我们添加更多的特性支持。

5.3.1：功能入口

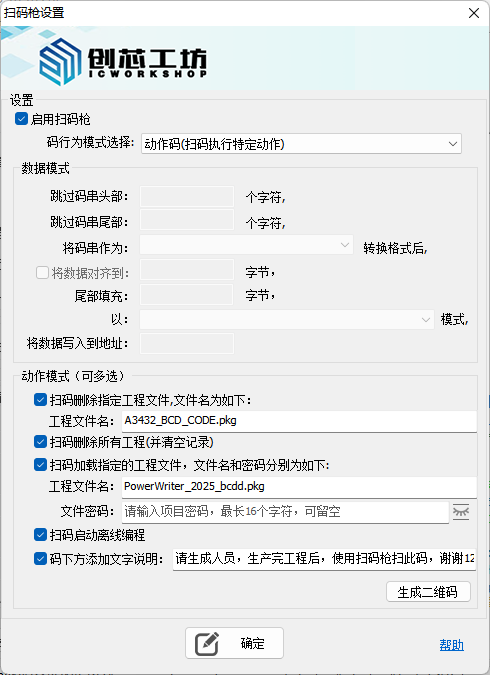

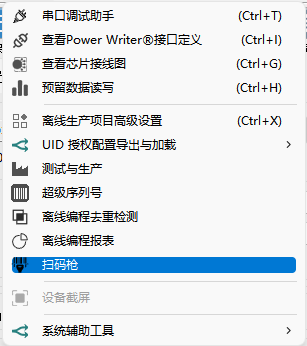

功能入口：菜单->工具->扫码枪，点击菜单项将弹出功能配置页面，如下所示：

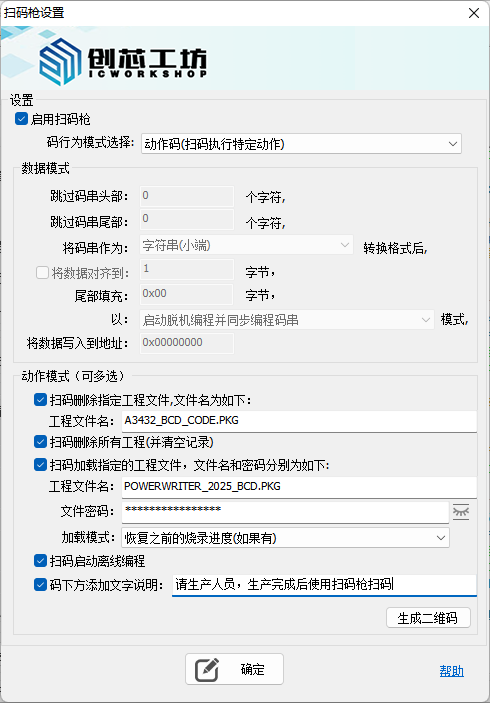

5.3.2：功能配置

5.3.2.1：基础设置

• 启用扫码枪：使能或者禁用扫码枪功能，使能扫码枪后，设备接受到指令后将进行特定的操作。
• 码行为模式选择：将接收到码数据以何种方式进行处理，目前支持两种行为模式，分别为
  • 数据码（扫码写入数据到芯片）：将码值以特定的模式写入到芯片中。
  • 动作码（扫码执行特定的动作）：扫码后控制PowerWriter设备行为。

5.3.2.2：数据模式

• 跳过码串头部：跳过码串头部字符数量，用于字符串截取。
• 跳过码串尾部：跳过码串尾部字符数量，用于字符串截取。
• 将码串作为：
  • 字符串(小端)：以字符串模式写入（常规字节序）.
  • 字符串(大端)：以字符串模式写入（倒序）.
  • 压缩8421 BCD码(小端)：以压缩 8421 BCD码进行转换写入（常规字节序）。
  • 压缩8421 BCD码(大端)：以压缩 8421 BCD码进行转换写入（倒序后转换）。
  • 非压缩8421 BCD码(小端)：以非压缩（一个字节一个码，高4bit为0）8421 BCD码进行转换写入（常规字节序）。
  • 非压缩8421 BCD码(大端)：以非压缩（一个字节一个码，高4bit为0） 8421 BCD码进行转换写入（倒序后转换）。
  • 10进制数值(小端)：将字符串转换为10进制数值写入（常规字节序）。
  • 10进制数值(大端)：将字符串转换为10进制数值写入（倒序后转换）。
  • 16进制数值(小端)：将字符串转换为16进制数值写入（常规字节序）。
  • 16进制数值(大端)：将字符串转换为16进制数值写入（倒序后转换）。
  • 4个字符为1组(大端)：分别以4个字符为一组，倒序后写入。
• 将数据对齐到：转换后的数据可对齐到 （1~4096）字节进行写入。
• 尾部填充：开启对齐后，可指定填充字节，默认为芯片的擦除值。
• 写入模式：
  • 单独编程码串(需确保对应地址空间为擦除值)：扫码单独将码值写入到芯片。
  • 启动脱机编程并同步编程码串：扫码后启动脱机编程并同步写入码值（可提升生产效率）。
• 写入地址：码值要写入到目标芯片中的地址，必须为已知的Flash 空间，不允许写入未开放的区域，避免可能存在的隐含问题。

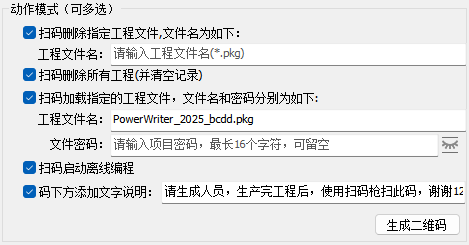

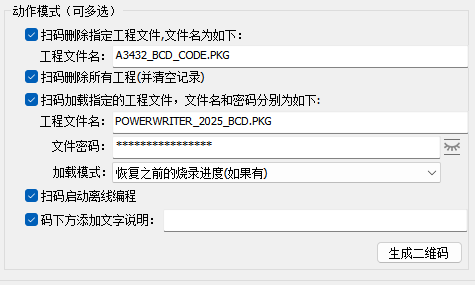

5.3.2.3：动作模式

提示

动作模式可以自由组合，将按照先后顺序进行执行，请留意。

• 扫码删除指定工程文件：开启后扫码可删除指定的工程文件（支持中文，以UTF-8 进行编码传输），需要填写工程文件名称（含.pkg），无需填写路径信息。

• 扫码删除所有工程：扫码后将删除所有的工程文件，请清空相关记录信息。

• 扫码加载指定的工程文件：开启后，扫码可加载指定的工程文件，如工程文件包含密码，请填写工程文件的密码信息。

  提示

  密码属性在生成的码中经过加密存储。

• 扫码启动离线编程：开启后，将进行离线编程。

5.3.3：生成二维码

[!CAUTION]

由于条形码字符数量限制，PowerWriter 动作码默认采用二维码生成机制，以便容纳更多的信息。

生成的二维码可在码下方添加文字说明信息，最长64 字符 ASCII 文字，或者32个中文，演示如下所示：

生成二维码后，可将二维码进行打印，或者重新基于二维码的码值重新设计二维码进行打印。
