2.1 功能参数
2.1.1 简介
PW400 为PowerWriter 系列 RISC-V 的版本,支持RISC-V 系列芯片的调试(Nuclei 内核),以及RISC-V 系列芯片的在线编程,离线编程、机台烧录等功能特性。
提示
LCM 8051 系列芯片 在PW400 系列上同时得到支持。

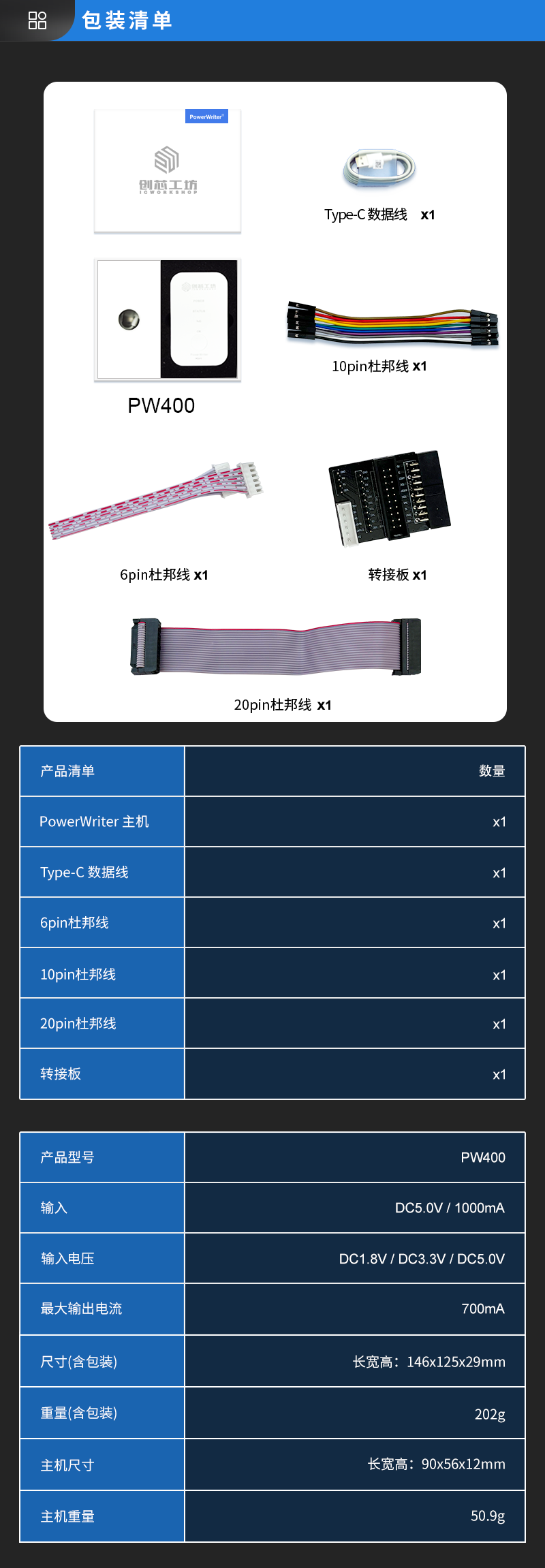

2.1.2 产品参数
- 产品尺寸: 92.000mm 56.000mm 16.000mm
- 工作电压: DC5V
- 产品功耗: 30mA@5V~100mA@5V
- 驱动能力: 5V@700mA (Max)
2.1.3 端口描述
Power Writer 接口混合了 烧录机台信号、 标准串口信号、 BOOT0 控制、 以及电源( 电源支持输出 1.8V、 3.3V、 5.0V、 也可以作为输入参考提供给 PowerWriter 的逻辑电平),见2.1.2 节图示。
引脚名称 | 引脚功能 |
---|---|
Vext (VREF) | 目标芯片VDDIO 参考电压 |
GND | 电源接地线 |
TRST | JTAG TAP 复位控制 |
TDI | JTAG TDI 数据线 |
TMS | JTAG TMS 模式选择线 |
TCK | JTAG TCK 时钟线 |
RTCK | JTAG RTCK 参考时钟 |
TDO | JTAG TDO 数据线 |
RESET | 芯片的 Reset 引脚 |
ISP_TX | 标准串口、 ISP 烧录等 |
ISP_RX | 标准串口、 ISP 烧录等 |
BOOT0 | 可控制 BOOT0 的引导方式 |
STA-BUSY | 离线忙输出(输出高) |
STA-OK | 离线成功输出(输出高) |
STA-NG | 离线失败输出(输出高) |
START | 机台启动信号(低脉冲启动) |
提示
VEXT 为目标芯片的IO参考电压(VDDIO),别名VREF、可设置1.8V、3.3V、5.0V,或者外部参考输入。
2.1.4 信号定义
信号名称 | 信号描述 |
---|---|
POWER LED | 上电时常亮 |
STATUS LED | 上电无操作时灯不亮 |
与应用软件通信时闪烁, 闪烁频率跟随通信速度设置 | |
离线烧录时闪烁, 闪烁频率跟随通信速度设置 | |
当连接到目标芯片时, 会常亮 | |
NG LED | 当操作有误, 读取、 擦除、 编程等操作失败时灯亮, 直到新的操作到来熄灭 |
OK LED | 当读取、 擦除、 编程等操作成功时灯亮, 直到新的操作到来时熄灭 |
蜂鸣器频率定义 | PWM 频率为 2.7K Hz (定义如下) |
蜂鸣器次数定义 | 上电无操作时滴一声 |
当连接上目标芯片时滴一声 | |
当烧录成功或者下载离线档案成功时滴两声 | |
当操作失败时滴三声 | |
当离线烧录次数为 0 时, 滴四声 | |
按键 | 当进行离线烧录时有效(松开触发, 长于 1S 忽略长按) |
OK 信号脚 | 当离线操作成功时输出高, 有新操作时清 0 |
NG 信号脚 | 当离线操作失败时输出高, 有新操作时清 0 |
BUSY 信号脚 | 当离线正在编程时输出高 |
START 信号脚 | 输入>=40ms 的低信号, 启动一次离线烧录 |
2.1.5 功能特性
- 在线数据编程(读/写)
- 在线选项字节编程(读/写)
- 在线数据导出
- 在线目标芯片查空
- 在线目标芯片擦除(全片擦除、自定义扇区擦除)
- 在线校验芯片数据
- 在线自动编程
- 在线复位目标芯片
- 在线读保护写入(去除)
- 在线重置目标芯片数据
- 在线读取目标芯片任意数据
- 选项字节操作模式(四种模式)
- 在线查询芯片ID
- VREF 可设置(1.8V、3.3V、5.0V、外部参考)
- 编程速度可调节
- 序列号功能
- 离线次数限制
- 离线自动启停
- 编程后自动运行控制
- 固件签名(ICWKEY、Matrix)
- 机台烧录支持
- 云平台支持
- 调试器
- 串口助手
- 其他累计400+ 功能特性
提示
PW400 功能特性丰富多样,上面列举为比较典型功能特性,具体请查阅PowerWriter 用户手册以获取更多的信息,
产品差异请查看PowerWriter 产品差异
