2.1：功能参数
本节所描述的接口定义参数适用于PW200 ,PW300设备，功能参数适用于PowerWriter® 所有设备。
- PWX1 设备请参考 PWX1 功能参数。
- PWLINK2 (Lite) 设备请参考 PWLINK2 功能参数。
- PW400 设备请参考 PW400 功能参数。
- ICWKEY 设备请参考 ICWKEY 功能参数。
不同产品的状态描述，详见 PowerWriter® 设备工作状态描述。
2.1.1 简介
PW200/PW300 是创芯工坊官方推出的通用调试器、在线烧录器、脱机烧录器一体综合性开发工具，主要面对个人开发者和小批量生产、授权控制领域，丰富的功能，安全设计，可满足开发者从开发调试、在线验证、到产品批量生产整个环节需求。
不同的产品型号，功能存在细微的差异，全功能设备为 PWX1(简称X1)，详见 PWX1 用户手册。
2.1.2 产品参数
- 产品尺寸：92.000mm 56.000mm 16.000mm
- 工作电压：DC5V
- 产品功耗：30mA@5V~100mA@5V
- 驱动能力：5V@700mA (Max)
2.1.3包装清单
2.1.4接口信号
2.1.4.1 输出端口

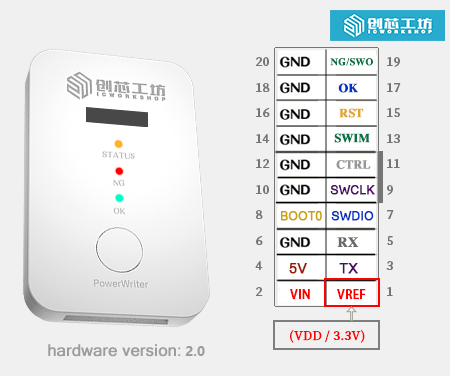

PW200（PW300） 接口混合了烧录机台信号、TRACE信号、SWIM信号、标准串口信号、BOOT0控制、以及电源（电源支持输出1.8V、3.3V、5.0V、也可以作为输入参考提供给PowerWriter® 的逻辑电平）见下图所示：
| 名称 | 描述 |
|---|---|
| VREF | 目标芯片IO 参考电压输出（VDDIO） |
| VIN | 设备备选供电(支持电压范围2.8V~5.5V) |
| 5V | 设备5V 电压输出 (常用于驱动主板) |
| GND | 电源接地 |
| TX | 通用串口、ISP烧录、解锁发送端（设备端） |
| RX | 通用串口、ISP烧录、解锁接收端（设备端 |
| SWDIO | SWD 接口的数据线 SWDIO |
| SWCLK | SWD 接口的时钟线 SWCLK |
| BOOT0 | 目标芯片BOOT 控制引脚 |
| SWIM | SWIM 接口数据线 |
| RST | 目标芯片辅助复位控制引脚 |
| CTRL | 控制烧录(低脉冲启动) |
| OK | 烧录成功状态输出(输出高) |
VREF（VEXT）电压即目标芯片IO参考电压。可以通过配置软件设置输出1.8V， 3.3V，5V 电压， 也可以配置为外部输入参考电压，参考外部的芯片的工作电压来切换PowerWriter®的逻辑电平。
不同版本的硬件，不同型号的硬件，在接口上存在细微的差异，请以实际为准，新版本兼容旧版本的设计并提供更多的功能。
Power Writer 支持从 USB 接口取电和从烧录端口 VIN 给设备进行供电：
| 供电方式 | 输入电压 | 说明 |
|---|---|---|
| USB | DC 5V | 请确保输入驱动能力足够 |
| VIN | DC 2.8 -5.5V | 低于或高出范围可能无法工作 |
2.1.4.2 主面板

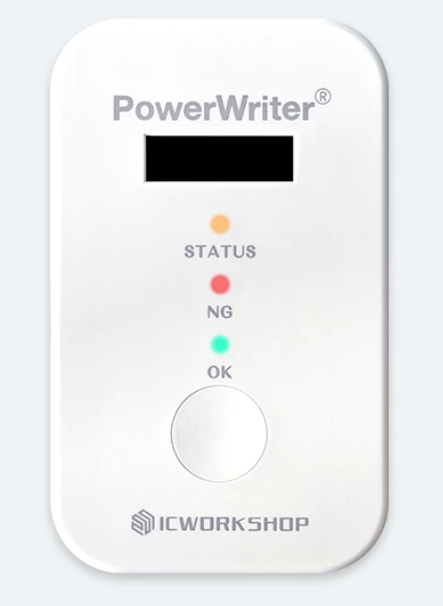

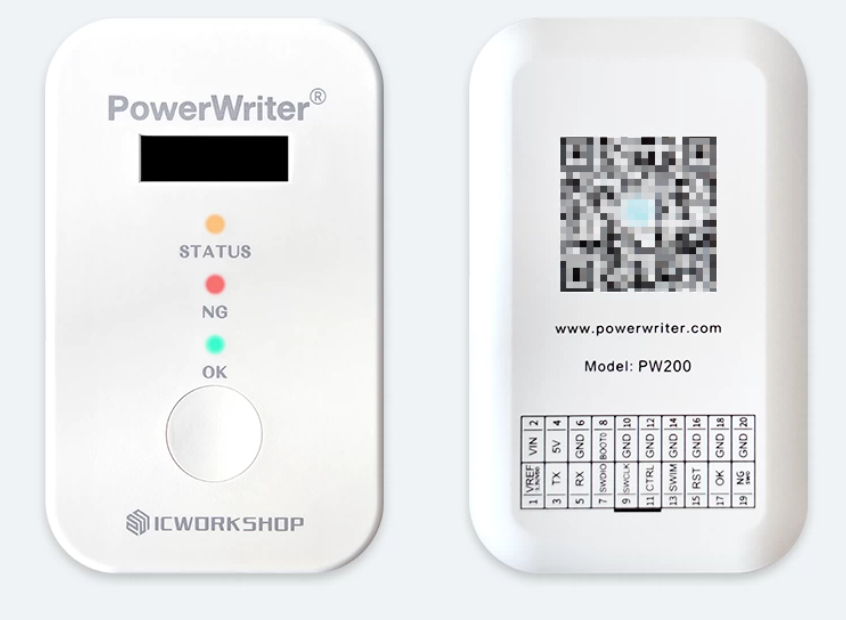

2.1.4.2.1 指示灯
- POWER：电源指示灯(蓝色)。
- STATUS：状态指示灯(黄色)。
- NG： 烧录失败指示灯(红色)。
- OK： 烧录成功指示灯(绿色)。
2.1.4.3 主按钮
当短按按键时，启动脱机编程。
脱机编程时请关闭PowerWriter®应用或断开设备连接后操作。
2.1.4.4 状态描述
| 信号名称 | 信号描述 |
|---|---|
| POWER LED | 上电时常亮 |
| STATUS LED | 上电无操作时灯不亮 |
| 与应用软件通信时闪烁，闪烁频率跟随通信速度设置 | |
| 离线烧录时闪烁，闪烁频率跟随通信速度设置 | |
| 当连接到目标芯片时，会常亮 | |
| NG LED | 当操作有误，读取、擦除、编程等操作失败时灯亮，直到新的操作到来熄灭 |
| OK LED | 当读取、擦除、编程等操作成功时灯亮，直到新的操作到来时熄灭 |
| 蜂鸣器频率定义 | PWM 频率为2.7K Hz (定义如下) |
| 蜂鸣器次数定义 | 上电无操作时滴一声 |
| 当连接上目标芯片时滴一声 | |
| 当烧录成功或者下载离线档案成功时滴两声 | |
| 当操作失败时滴三声 | |
| 当离线烧录次数为0时，滴四声 | |
| 按键 | 当进行离线烧录时有效(松开触发，长于1S 忽略长按) |
| OK 信号脚 | 当离线操作成功时输出高，有新操作时清0 |
| NG 信号脚 | 当离线操作失败时输出高，有新操作时清0 |
| CTRL 信号脚 | 输入>=40ms 的低信号，启动一次离线烧录 |
2.1.4.5 功能特性
支持数据加密。
支持导入导出项目。
支持加载加密项目到PowerWriter®, 用于离线量产控制。
支持从PowerWriter® 读取离线项目。(注：需要填写正确密码)。
支持在线芯片Program Flash区域读取。
支持在线芯片Program Flash区域读取地址，读取大小设置，整片读取功能，方便读取目标芯片的固件数据。
支持在线芯片查空。
支持在线擦除芯片，开发者、用户可直接通过软件擦除目标芯片。
支持在线烧写Program Flash 区域的数据，用户可通过在线编程的方式写入固件速度，而不是必须通过离线，或者MDK/IAR/CUBEIDE等Debugger方式写入。
支持在线校验 Program Flash 数据。
支持在线自动编程，自动执行擦除、写入、校验、更新Option Byte 功能。
支持在线复位目标芯片。
支持设置读保护：可设置Level-0,Level-1,Level-2级别，并自动识别用户的保护位是否开启。
支持完整的Option Byte设置列表。
支持完整的Option Byte 的默认设置。
Option Byte支持多国语言。
支持自动识别Option Byte中的选项,执行对应的操作。
支持在线恢复出厂Option Byte
支持在线读取Option Byte
支持读取有锁芯片的选项字节
支持在线写入Option Byte
支持保存用户自定义选项字节，用户可以将设置好的选项字节保存到文件，可以将其发送给烧录厂或者是用于其他用途
支持加载用户自定义选项字节，可以从保存的选项字节加载到项目中
Option Byte动态实时同步，连接上目标芯片自动同步到PC客户端
支持Bank自动识别
支持多种Option Byte更新方式
烧录前无操作 -> 烧录后无操作
烧录前无操作 -> 烧录后写入用户自定义Option Byte
烧录前Option Byte恢复出厂设置 -> 烧录后无操作
烧录前Option Byte恢复出厂设置 -> 烧录后写入用户自定义Option Byte
支持在线读取目标芯片Chip ID，方便用户检查Chip ID，并且对于非连续的Chip ID 自动按照连续地址的形式给出。
支持在线任意地址读取目标芯片内部数据，主要用于开发者Debug分析目标芯片，并可任意设置读取地址和读取大小，详见相关章节，主要用于：
读取任意内存数据
读取任意Flash数据
读取任意寄存器数据等
支持软件自动在线升级（有网络的情况下）
支持多国语言，完整支持支持主流ARM Cortex-M芯片
支持多种擦除方法：按Page擦除、全片擦除、Bank自动识别擦除 (无须用户选择)
支持多种电压选择，1.8V/3.3V/5.0V/或者是用户自定义参考电压
支持编程速度自由调节，5Khz~10MHZ 速度自由调节
支持蜂鸣器在线提示音，定义规则请参考信号定义描述章节
支持序列号写入，可设置序列号地址、初值、步长、大小端模式
支持序列号10进制和16进制切换显示
支持序列号地址、合法性检查（自动检查是否和其他设置地址重叠）
支持离线烧录次数设置，最高可到42亿次
支持自动芯片检测，芯片放入时可自动启停烧录
支持设置自动芯片检测的稳定时间，默认100ms
支持设置自动烧录芯片时拿走延时时间，默认100ms
支持烧录次数设置信息的10进制和16进制显示切换
支持烧录次数设定参数的合法性检查
支持烧录完目标芯片后启动目标芯片(Reset & Run)
支持烧录完目标芯片后关闭电源输出，在批量烧录时，通过烧录完关闭电源输出，可有效保护芯片不会被带电从烧录座取下。
支持设置烧录前和烧录后供电稳定时间或者掉电稳定时间（开启关闭电源输出选项有效）
支持设置RESET 引脚信号控制,支持以下三种模式
输出常低电平
关闭输出(高阻状态)
输出复位后关闭(烧录前产生复位信号)
支持数据校验：校验烧录到目标芯片的数据是否正确，默认开启
支持UID 创芯工坊官方授权服务器在线芯片授权烧录
支持Power Writer内置离线授权算法对芯片进行授权
支持灵活设置Power Writer内置离线授权算法的密钥存放地址，密钥大小(4/8/12byte)，以及密钥的大小端模式，以及用户自定义密码功能
支持用户自定义离线授权算法功能，而不是已有的几种模式
支持自动生成随机离线授权算法，Power Writer可自动生成随机离线授权算法，每一种都是唯一的，重复的可能性几乎为零自动生成随机离线授权算法，支持算法强度检查，并提供手动调整参考建议。用户可手工调整，或者重新生成，直到满意为止
支持之定义离线授权算法导出Sample Project，用户只需将导出的源码编译到项目中即可实现离线授权算法，方便快捷通过完善的系统内核调度机制，Power Writer可同时执行并发操作
支持完整的在线操作日志显示，及时提醒用户，日志主要包含以下几种颜色
浅蓝：代表一般性操作结果
绿色：代表操作成功
红色：代表错误，或者其他一些关键信息，比如Power Writer断开链接
黄色：代表警告，操作可能有问题，或者是提示设置可能有问题
支持日志重置、保存日志、想保存下操作记录，试试将日志保存下来备份、以便将来遇到问题时可以清楚地看到上一次的操作流程
支持加密保存，加载烧录配置参数
支持完整芯片Flash空间映射，用HEX 视图显示，用户可以直观地看到加载的原始数据
支持Flash 数据区复制，粘贴操作，用户可以对Flash 数据区进行编辑
支持Flash 数据区地址跳转，用户可以快速跳转到指定的地址
支持多段固件烧录功能,并且对固件数量没有进行限制，多段固件可实时看到固件的起始地址，结束地址，大小和CRC32信息
支持自定义固件地址，用户对Bi格式固件自定义地址，并对地址合法性进行检查
支持丰富的固件格式，bin/Hex/S19/pkg格式 (pkg格式为创芯工坊自定义格式)
支持添加随机数组功能,并且不限制随机数组的数量（开发中）
支持完整的芯片扇区表查看，可以直观地看到芯片的扇区信息，起始地址，结束地址和大小
支持自动识别固件对应的扇区信息，选择固件时可以看到固件对应的扇区
支持在线自定义扇区擦除，用户可以在线对指定的扇区进行擦除
支持Bank自动识别，针对单/双Bank芯片，用户同步修改、读取OptioByte 时，扇 区表会跟随OptioBytes设置进行切换
支持随机填充选定的扇区表，用户可以对Flash 中剩余的空闲部分填充随机数据
支持通过CTRL控制信号，启动离线烧录
支持手动烧录：按下按键进行烧录
支持LED状态指示：LED指示脱机下载器运行状态，四个独立的多彩LED 显示POWER / BUSY / OK / NG 状态，而不是通过一个LED 显示，更加直观
支持创芯工坊服务端远程下载
支持创芯工坊芯片量产授权
支持第三方自建授权服务器授权
支持机台信号给出，可以给出NG、OK 信号
支持设备当前配置读取 (注：部分敏感信息不会被读取显示)
支持固件一键升级：简单方便，确保产品升级方便软件自动设备检测：插入设备到USB软件自动检测连接，无须手动操作
支持烧录器到目标芯片数据加密，可防止用户固件数据被窃取
支持数据加密：设备和PC通信数据多次加密，确保数据安全性
设备存储数据加密：设备中固件存储数据采用多种加密算法确保数据无法被解密
支持烧录地址有效性自动检测，确保程序运行正确
多固件同事烧录支持地址重叠检查
兼容的SWJ引脚信号
支持ARM 内核芯片的Debugger / Trace 功能，Power Writer 不仅仅是一个在线烧录器和量产烧录器，同时也是一个全功能的Debugger，不仅支持Cortex-M 芯片的调试，同时也支持Cortex-A CPU的debug
主流的USB HID 通信方式,用于作为Debugger 调试ARM内核芯片
支持读取最后一次离线操作结果，用来快速自查错误
支持在线模拟离线烧录,通过此功能，可以在线的方式写入配置的所有信息,参考智能自动编程
集成串口助手
可一键导出PowerWriter® 当前产品支持的全部芯片列表
支持多级别速度调节，标准版最高支持20Mhz 时钟速度，专业版速度将达到最高 50Mhz
支持选项字节缓冲区直接编辑，加载、保存
支持内存扩展页面，如：EEPROM、OTP、Flash loader、Data 等虚拟区块的读写
支持添加随机块功能
支持多固件文档格式，分段加载
支持多固件文档格式，合并加载
支持实时查看当前选择芯片的接线参考
支持读取CID
支持烧录器预留数据读写
支持给Pkg 项目文件添加备注
支持Pkg 项目文件绑定烧录器SN，并不限制绑定的数量
支持Pkg 指定UID 的烧录范围
支持烧录目标芯片协议层加密。
支持服务器远程在线授权，可以通过创芯工坊内建的授权服务器对量产进行授权控制。
支持自三方自建服务器在线授权，通过采用创芯工坊授权服务器开发包，第三方用户可以快速搭建自己的授权服务器和自定义授权算法，自主控制产品的安全授权关键算法，创芯工坊作为平台提供方进行量产烧录。
支持内建自动Matrix离线授权。
支持ICWKEY 非对称加密算法硬件授权算法，详见硬件授权模块的用户手册。
支持自定义ICWKEY的二次开发。(需取得官方授权)
支持工厂模式。
2.1.4.6 支持的芯片
- STM32(意法半导体) 全系列
- STM8(意法半导体) 全系列
- GD32(兆易创新) 全系列
- MM32(灵动微) 全系列
- HK32(航顺) 全系列
- CS32(芯海) 全系列
- Zbit32(恒烁) 全系列
- HC32(华大半导体) 全系列
- Artery (雅特力) 全系列
- Nations (国民技术) 全系列
- SINOMICON(中基国微) 全系列
- Geehy(极海)全系列
- Nuvoton(新唐) 全系列
- WCH (沁恒微)
- Aisinochip (航天民芯)
- Synwit(华芯微特)
- innostar (昕原)
- CMIOT (中移芯昇)
- CKS (中科芯)
- CW32 (武汉芯源)
- Cmsemicon (中微)
- UNICMICRO (广芯微)
- Puya (普冉)
- PANCHIP (磐启微)
- PAI-IC (澎湃微)
- LCM 8位 + 32位 (领芯)
- CubicLattice (立晶半导体)
- edgeless (零边界)
- Linko (凌鸥创芯)
- Nordic (北欧半导体)
- FMD (辉芒微)
- Qorvo(威讯)
- ChipNexus (上海芯链微)
- SinoMCU (晟矽微电子)
- HED (华大电子)
- Renesas (瑞萨)
- RMW (瑞明微)
- A1SEMI (矽海半导体)
- Air(合宙)
- AUCU
- GFCHIP(格芯)
- MH(兆讯)
- TAE(泰为)
- XK32
- AisinoChip（航芯）
- AMICRO（一微半导体）
- Autochips（杰发）
- Dascom（得实）
- FCM（闪芯微）
- Flagchip（旗芯微）
- FMSH（复旦微）
- HCFA（禾芯半导体）
- HELLO-SI（禾洛溪）
- Hoperf（华普微）
- HSEC（宏思电子）
- LightNing（亮牛）
- LinkedSemi（凌思微）
- Mesilicon（敏矽微）
- Metanergy（元能芯）
- Microchip（微芯）
- MKSEMI（瀚微）
- Mysentech（敏源）
- NXP（恩智浦）
- Runjet（瑞纳捷）
- Silan（士兰微）
- SineMicro（赛腾微）
- SinOne（赛元）
- SoulSemi（朔集）
- Synvee（晟秩科技）
- TI（德州仪器）
- UNICMICRO（广芯微）
- XXSC（小芯）
- Yuntu（云途）
- 更多品牌持续适配中
以上列表为不完全更新列表，请通过访问官网查询入口获取官方适配信息 ：PowerWriter® 适配查询。
