2.1 功能参数

2.1.1 简介

PWLINK2（Lite） 在PWLINK(已停止维护)的基础上进行升级，提供当前累计50+品牌、1000+系列、4000+实际MCU（仍在不断更新中）支持型号的多功能在线调试、多功能、低成本通用调试编程器，支持主流的ARM Cortex-M 芯片、以及STM8 系列芯片的在线编程，并集成串口功能，常用于开发阶段、对目标芯片进行调试、以及使用PowerWriter PC 客户端软件、对目标芯片、PCB版固件进行编程、数据读写、验证等操作场景，同时，也常见于小批量产品生产场景中。

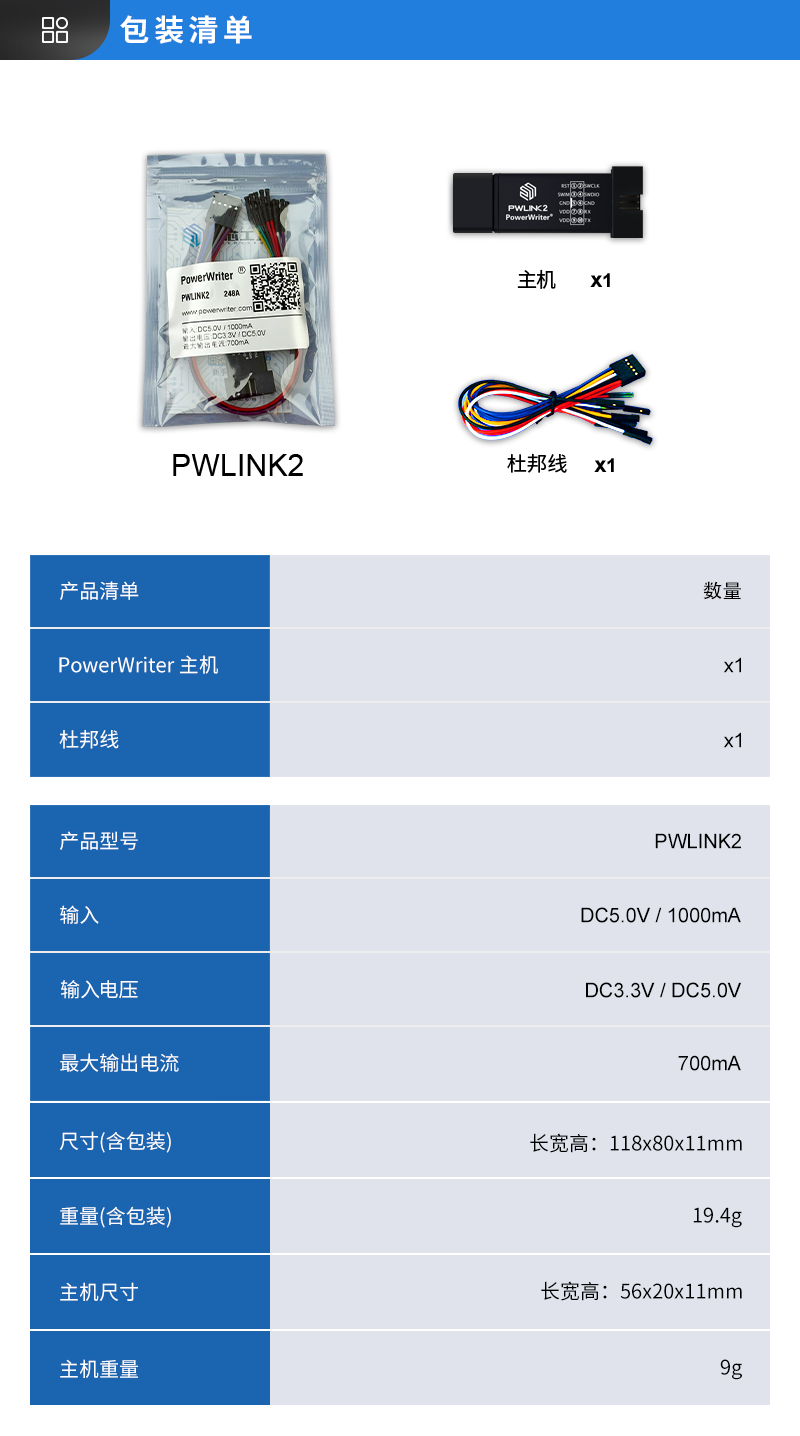

2.1.2 产品参数

• 产品尺寸：55mm x 20mm x 9mm (≈)
• 工作电压：5V (USB Type A)
• 产品功耗：70mA@5V(min) / 140mA@5V(max)
• 驱动能力：5.0V@750mA (Max)

2.1.3 接口信号

• USB Type A ：设备供电通讯端口(5V/500mA)。
• 信号端口：
  • RST：目标芯片复位引脚
  • SWCLK：ARM SWD 协议时钟引脚（ARM 芯片）
  • SWIM：STM8 芯片协议引脚（STM8 芯片）
  • SWDIO：ARM SWD 协议数据引脚（ARM 芯片）
  • GND：电源地
  • VREF：目标芯片IO参考电压（可选1.8V、3.3V、5.0V）
  • RX：串口接收引脚
  • 5V：5V电源输出引脚
  • TX：串口发送引脚
• LED 指示灯：
  • 详见：PWLINK2 工作状态指示

2.1.4 功能特性

• 多模式高速 Arm cortex -M 调试器
• 串口代理转发
• Win USB / HID 双模式支持
• 1.8V / 3.3V / 5V IO 电压支持
• 支持板载外部电源输入(便于集成)
• 全自动完整在线编程（数据读写，导出）
• 支持4000+ 目标芯片
• 序列号支持（标准模式）
• 签名支持（Matrix）
• 远程烧录（创芯工坊云平台在线模式）
• 其他累计400 + 功能特性

提示

PWLINK2 功能特性丰富多样，上面列举为几个典型功能特性，具体请查阅PowerWriter 用户手册以获取更多的信息，

产品差异请查看PowerWriter 产品差异

2.1.5 支持的开发平台

• IAR，任意版本，CMSIS-DAP V1接口

• IAR，>=7.40.2，CMSIS-DAP V2接口

• Keil，任意版本，CMSIS-DAP V1接口

• Keil，>=5.36，CMSIS-DAP V2接口

• Segger Embedded Studio，CMSIS-DAP V1接口

• Segger J-Flash，==V7.22B，CMSIS-DAP V1接口

• OpenOCD

• PyOCD

• Probe RS

• FreeMASTER，CMSIS-DAP V1接口

• RT-Thread Studio

• 其他待补充
